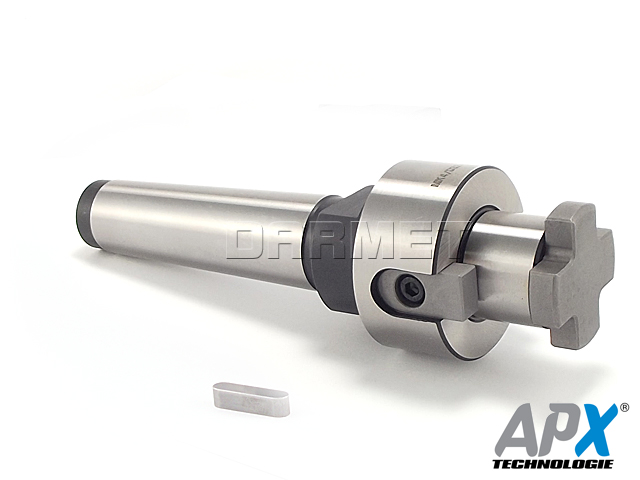

Válcový adaptér pro frézy s pojezdem DIN 138, MK-DS, APX (7432)

Vlastnosti a nastavení:

Materiál: chrom-manganová ocel
Karbonováno do hloubky 0,7 mm
Tvrzené a přesně broušené
Tvrdost povrchu 58 ± 2 HRC
Tolerance úhlu kuželu AT3

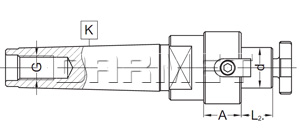

Specifikace:

MK	d	L2	A	Kód:
DIN MK, 7432


2	16	17	25	MK2.A25.D16S	M8	D16
2	22	19	25	MK2.A25.D22S	M10	D22
2	27	21	25	MK2.A25.D27S	M12	D27
3	16	17	25	MK3.A25.D16S	M8	D16
3	22	19	25	MK3.A25.D22S	M10	D22
3	27	21	25	MK3.A25.D27S	M12	D27
3	32	24	25	MK3.A25.D32S	M16	D32
4	16	17	25	MK4.A25.D16S	M8	D16
4	22	19	25	MK4.A25.D22S	M10	D22
4	27	21	25	MK4.A25.D27S	M12	D27
4	32	24	25	MK4.A25.D32S	M16	D32
4	40	27	26	MK4.A25.D40S	M20	D40

Příslušenství
	Zajišťovací šroub		drive tang DS

MORSE ÚCHYT (DIN 228A)

Parametry	MK2	MK3	MK4	MK5
d1	17,78	23,83	31,27	44,40
d3	14,6	19,8	25,9	37,6
d4 max	14,0	19,0	25,0	35,7
d7 max	13,2	16,0	21,5	26,0
d8	10,5	13,0	17,0	21,0
d9	M10	M12	M16	M20
a/2	1° 25′50"	1° 26′16"	1° 29′15"	1° 30′26"
a	5,0	5,0	6,5	6,5
l1 max	64,0	81,0	102,5	129,5
l2	5	7	9	10
l3 min	24	24	32	40
l4 min	31,5	33,5	42,5	52,5
15 ₀+0,5	5,0	5,5	8,2	10,0
MORSE ÚCHYT (DIN 228B)

Parametry	MK2	MK3	MK4	MK5
d1	17,78	23,83	31,27	44,40
d5	14,0	19,1	25,2	36,5
d6 max	13,5	18,5	24,5	35,7
a/2	1° 25′50"	1° 26′16"	1° 29′15"	1° 30′26"
16 0/_-1	75,0	94,0	117,5	149,5
l7 max	16	20	24	29
a	5,0	5,0	6,5	6,5
bh13	6,3	7,9	11,9	15,9
r2	6	7	8	10
r3	1,6	2,0	2,5	3,0
