Kategorie

Upínací matice ER, N.ER.S, APX (9833)

Vlastnosti a nastavení:

  • Z vysokojakostní ocelii
  • Przeznaczone do oprawek używanych z tulejkami zaciskowymi ER DIN 6499
  • Před montáží držáku pouzdra, musí být vložena do matice

Specifikace:

N.ER.S, 9833

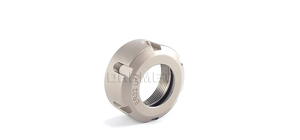

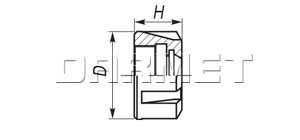

apx nakretka9833N.ER.Szdj nakretka_9883_rys
KleštinyD
HKód:
ER16 32 17,5 N.ER16.S
ER20 35 19,0 N.ER20.S
ER25 42 20,0 N.ER25.S
ER32 50 22,5 N.ER32.S
ER40 63 25,5 N.ER40.S



N.ER.S, 9833-D

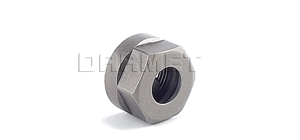

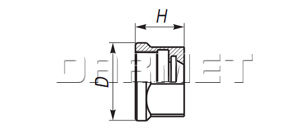

apx nakretkaER9833-Dzdj nakretka_9883-D_rys
KleštinyD
HKód:
ER16 28 17,5 N.ER16.SW



N.ER.MINI, 9833-S

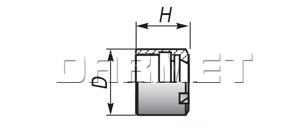

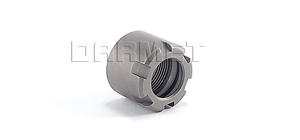

apxNAKRETKA9833-Szdj nakretka_9883-S_rys
KleštinyD
HKód:
ER16 22 18 N.ER16.MINI
Příslušenství
apx nakretka9833N.ER.Szdj1 Upínací matice ER

Montaż tulejek w nakrętkach:

Montaż tulejki zaciskowej

w nakrętce oprawki

 Tulejka prawidłowo zamontowana Demontaż tulejki zaciskowej



Pro správnou montáž ER kleštin musíte:



  • Pouzdro vložit pod úhlem do matice
  • Zavěste pojistný kroužek drážku excentrického pouzdra nebo válcové projekční matice (obr.)
  • Zatlačte objímky matice (obr. B)
  • Převlečnou maticí otočte držák tak, aby bylo možné připojit obrobek
