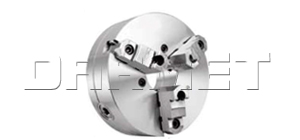

Samostředící sklíčilo 3 čelisťové, APX (A3505)

Vlastnosti a nastavení:

• Univerzální a profesionální nastavitelné sklíčidlo, může být použito pro všechny strojní operace kde se používají univerzální sklíčidla
• Plochá monžáž DIN 6350
• Tělo sklíčidla je vyrobeno z litiny nebo oceli o vysoké kvalitě
• Čelisťové vodítka  jsou kalené a broušené
• Spirálové kolo sklíčidla je konstruována s vysoce kvalitní oceli, kalené a přesně broušené
• Čelisti jsou vyrobeny z pf vysoce kvalitní oceli - kalené a broušené
• Pastorky jsou kalené a broušené
• Namontována na vřetenu obráběcího stroje ze zadní části sklíčidla pomocí  adaptéru desky
• Vyrobeno z oceli

Specifikace:

TYP A3505

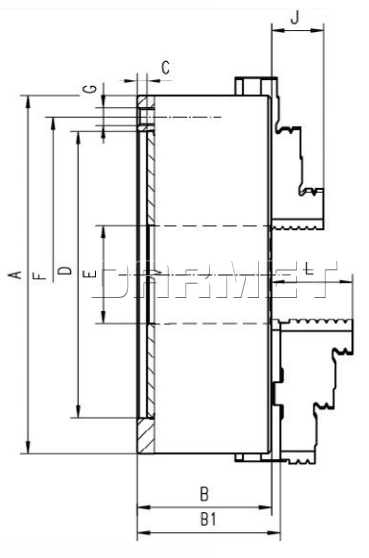

Kod	A	B	B1	C	D H7	E	F	Q	G	L
A/3505/125	125	59,5	64,3	56	95	35,5	108	3	M8	40
A/3505/160	160	68,0	72,8	70	125	42,0	140	6	M10	43
A/3505/200	200	78,0	82,8	95	160	55,0	176	6	M10	45
A/3505/250	250	89,0	92,8	125	200	76,0	224	6	M12	53
A/3505/315	315	97,2	101,3	160	260	103,0	286	6	M16	57
A/3505/400	400	109,0	116,8	200	330	136,0	362	6	M16	67

Průměr sklíčidla/ A	Max. otáčky	Šrouby
		Gwint/G	Počet šroubů
125	3200	M8	3
160	3000	M10	6
200	2500	M10	6
250	2000	M12	6
315	1500	M16	6
400	1000	M16	6

 Spare parts:

• tělo sklíčidla

• back over

• spirálové kolo

• pastorek

• pastorek poloviny kroužku

• pastorkové pouzdo

• tvrdé hlavní čelisti

• tvrdé horní čelisti
• upevňovací šrouby pro back over
• kolík vřetena

• sklíčidlový klíč
• upevňovací šrouby pro tvrdé horní čelisti

• upevňovací šrouby

• šestihranný klíč

Příslušenství
	1 Sada tvrdých vnějších čelistí		1 Sada tvrdých vnitřních čelistí		1 Klička

Spare parts
	Spirálové kolo		Kryt adaptéru		1 klička	Další vybavení:	Tvrdé vnější čelisti, Tvrdé vnitřní čelisti, Měkké čelisti, Tvrdé horní čelisti, Měkké horní čelisti, Tvrdé hlavní čelisti
	2 ks měkké čelisti		Pastorek		1 klička
