Samostředící sklíčilo 4 čelisťové, APX (A3604)

Vlastnosti a nastavení:

• Univerzální a profesionální nastavitelné sklíčidlo, může být použito pro všechny strojní operace kde se používají univerzální sklíčidla
• Plochá monžáž DIN 6350
• Tělo sklíčidla je vyrobeno z litiny nebo oceli o vysoké kvalitě
• Čelisťové vodítka  jsou kalené a broušené
• Deska sklíčidla je konstruována s vysoce kvalitní oceli, kalené a přesně broušené
• Čelisti jsou vyrobeny z pf vysoce kvalitní oceli - kalené a broušené
• Pastorky jsou kalené a broušené

Specifikace:

TYP A3604

Průměr	Průměr otvoru	Maximální rychlost	Váha	Kód:
80		4000		A/3604/80
100		3500		A/3604/100
125	31	3200	5,0	A/3604/125
160	41	3000	10,0	A/3604/160
200	54	2500	17,5	A/3604/200
250	75	2000	29	A/3604/250
315	101	1500	50	A/3604/315
400	134	1000	85	A/3604/400
500	195	700	145	A/3604/500
630	256	500	250	A/3604/600

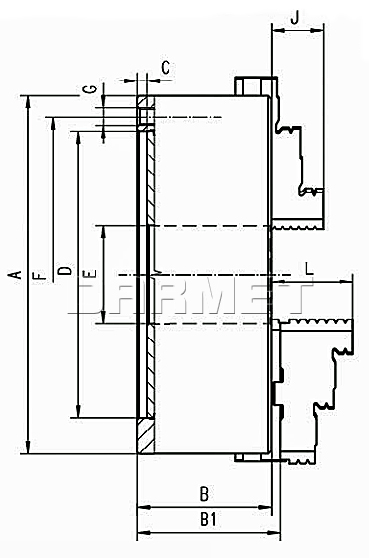

Přůměr/ A	B	C	D H17	E	F	J	Upínací šrouby
							Gwint M/ Q	L	Množství šroubů
100	50,0	3	70	20	83	17	M8	25	3
125	56,0	4	95	32	108	20	M8	25	3
160	64,0	4	125	42	140	32	M10	25	6
200	75,0	4	160	55	176	29	M10	25	6
250	85,0	5	200	76	224	34	M12	30	6
315	94,0	5	260	103	286	43	M16	30	6
400	105,0	5	330	136	362	55	M16		6
500	120,0	5	420	190	458	60	M16		6

Náhradní díly:

• tělo sklíčidla

• back over

• spirálové kolo

• pastorek

• pastorek poloviny kroužku

• pastorkové pouzdo

• tvrdé hlavní čelisti

• tvrdé horní čelisti
• upevňovací šrouby pro back over
• kolík vřetena

• sklíčidlový klíč
• upevňovací šrouby pro tvrdé horní čelisti

• upevňovací šrouby

• šestihranný klíč

Příslušenství
	1 Sada tvrdých vnějších čelistí		1 Sada tvrdých vnitřních čelistí		1 klíčka

Náhradní díly:
	Spirálové kolo		Kryt adaptéru		1 klíčka	Další vybavení:	Tvrdé vnější čelisti, Tvrdé vnitřní čelisti, Měkké čelisti, Tvrdé horní čelisti, Měkké horní čelisti, Tvrdé hlavní čelist
	2 ks měkké čelisti		Pastorek		1 klíčka
