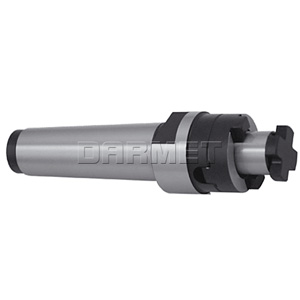

Kombinace válcového upínače pro frézy s drážkou nebo unašečem DIN 138

Specifikace:

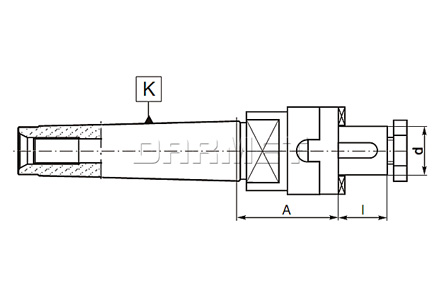

7430 TYP MK-DC/MORSE ÚCHYT

Kód	K Morse	d	A1	I1	I
MK3.A53.D16C	3	16	53	17	27	M8	D16	D16
MK3.A51.D22C	3	22	51	19	31	M10	D22	D22
MK3.A51.D27C	3	27	51	21	33	M12	D27	D27
MK3.A49.D32C	3	32	49	24	38	M16	D3t2	D32
MK4.A59.D16C	4	16	59,5	17	27	M8	D16	D16
MK4.A57.D22C	4	22	57,5	19	31	M10	D22	D22
MK4.A57.D27C	4	27	57,5	21	33	M12	D27	D27
MK4.A55.D32C	4	32	55,5	24	38	M16	D32	D32

Příslušenství
	Zajišťovací šroub		hnací kroužek		klin

MORSE ÚCHYT (DIN 228A)

PARAMETRY	MK2	MK3	MK4	MK5
d1	17,78	23,83	31,27	44,40
d3	14,6	19,8	25,9	37,6
d4 max	14,0	19,0	25,0	35,7
d7 max	13,2	16,0	21,5	26,0
d8	10,5	13,0	17,0	21,0
d9	M10	M12	M16	M20
a/2	1° 25′50"	1° 26′16"	1° 29′15"	1° 30′26"
a	5,0	5,0	6,5	6,5
l1 max	64,0	81,0	102,5	129,5
l2	5	7	9	10
l3 min	24	24	32	40
l4 min	31,5	33,5	42,5	52,5
15 ₀+0,5	5,0	5,5	8,2	10,0
MORSE ÚCHYT(DIN 228B)

PARAMETERY	MK2	MK3	MK4	MK5
d1	17,78	23,83	31,27	44,40
d5	14,0	19,1	25,2	36,5
d6 max	13,5	18,5	24,5	35,7
a/2	1° 25′50"	1° 26′16"	1° 29′15"	1° 30′26"
16 0/_-1	75,0	94,0	117,5	149,5
l7 max	16	20	24	29
a	5,0	5,0	6,5	6,5
bh13	6,3	7,9	11,9	15,9
r2	6	7	8	10
r3	1,6	2,0	2,5	3,0
