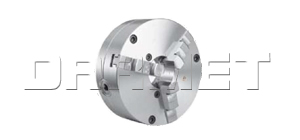

Samostředící sklíčilo 3 čelisťové, APX (A3504)

Vlastnosti a nastavení:

• Univerzální a profesionální nastavitelné sklíčidlo, může být použito pro všechny strojní operace kde se používají univerzální sklíčidla
• Plochá monžáž DIN 6350
• Tělo sklíčidla je vyrobeno z litiny nebo oceli o vysoké kvalitě
• Čelisťové vodítka  jsou kalené a broušené
• Spirálové kolo sklíčidla je konstruována s vysoce kvalitní oceli, kalené a přesně broušené
• Čelisti jsou vyrobeny z pf vysoce kvalitní oceli - kalené a broušené
• Pastorky jsou kalené a broušené

Specifikace:

TYP A3504

Kód:	A	B	C	D H7	E	F	Q	G	J
A/3504/80	80	44,0	3	56	16,0	67	3	M6	13
A/3504/100	100	50,0	3	70	20,0	83	3	M8	17
A/3504/125	125	59,5	4	95	35,0	108	3	M8	20
A/3504/160	160	68,0	4	125	42,0	140	6	M10	32
A/3504/200	200	78,0	4	160	55,0	176	6	M10	29
A/3504/250	250	89,0	5	200	76,0	224	6	M12	34
A/3504/315	315	96,2	5	260	103,0	286	6	M16	43
A/3504/400	400	109,0	5	330	136,0	362	6	M16	55

Průměr sklíčidla/ A	Max. otáčky	Šrouby
		Závit/G	L	Počet šroubů
80	6000	M6	25	3
100	5200	M8	25	3
125	4800	M8	25	3
160	4500	M10	25	6
200	4000	M10	25	6
250	3500	M12	30	6
315	2800	M16	30	6
400	2000	M16	30	6

Náhradní díly:

• tělo sklíčidla

• back over

• spirálové kolo

• pastorek

• pastorek poloviny kroužku

• pastorkové pouzdo

• tvrdé hlavní čelisti

• tvrdé horní čelisti
• upevňovací šrouby pro back over
• kolík vřetena

• sklíčidlový klíč
• upevňovací šrouby pro tvrdé horní čelisti

• upevňovací šrouby

• šestihranný klíč

Příslušenství
	1 Sada tvrdých vnějších čelistí		1 Sada tvrdých vnitřních čelistí		1 klička

Náhradní díly
	Spirálové kolo		Kryt adaptéru		1 klička	Další vybavení:	Tvrdé vnější čelisti, Tvrdé vnitřní čelisti, Měkké čelisti, Tvrdé horní čelisti, Měkké horní čelisti, Tvrdé hlavní čelisti
	2 ks měkké čelisti		Pastorek		1 klička
