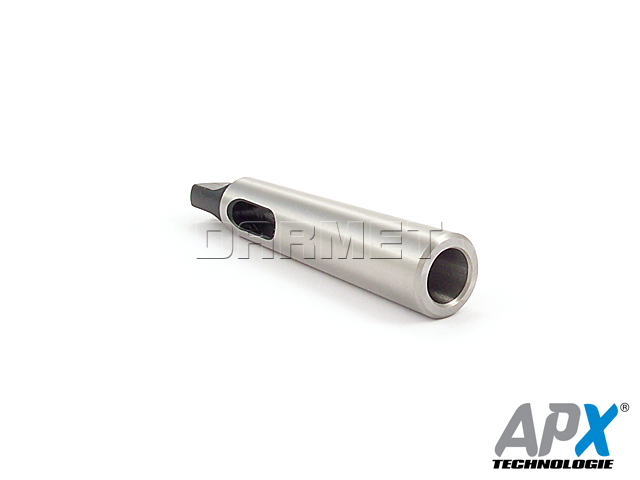

Redukční pouzdra pro nástroje s Morse kuželovou stopkou DIN 2185, MK-P, APX (1751)

Vlastnosti a nastavení:

Materiál: chrom-manganová ocel
Karbonováno do hloubky 0,7 mm
Tvrzené a přesně broušené
Tvrdost povrchu 58 ± 2 HRC
Tolerance úhlu kuželu AT3

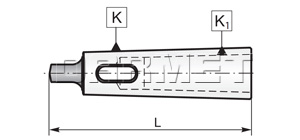

Specifikace:

MK	MK₁	L	kg	Kód:
DIN 2185 TYP MK-P 1751


2	1	92	0,1	MK2.MK1.P
3	1	99	0,21	MK3.MK1.P
3	2	112	0,18	MK3.MK2.P
4	1	124	0,5	MK4.MK1.P
4	2	124	0,45	MK4.MK2.P
4	3	140	0,38	MK4.MK3.P
5	3	156	1,15	MK5.MK3.P
5	4	174	1,00	MK5.MK4.P

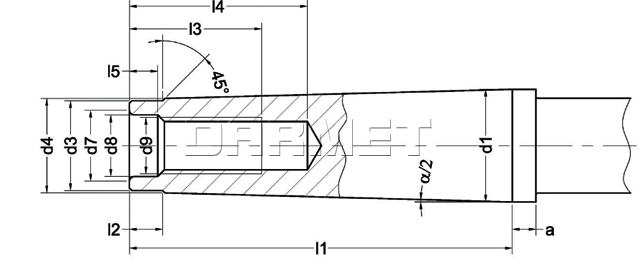

CHWYT MORSE'A (DIN 228A)

Parametry	MK2	MK3	MK4	MK5
d1	17,78	23,83	31,27	44,40
d3	14,6	19,8	25,9	37,6
d4 max	14,0	19,0	25,0	35,7
d7 max	13,2	16,0	21,5	26,0
d8	10,5	13,0	17,0	21,0
d9	M10	M12	M16	M20
a/2	1° 25′50"	1° 26′16"	1° 29′15"	1° 30′26"
a	5,0	5,0	6,5	6,5
l1 max	64,0	81,0	102,5	129,5
l2	5	7	9	10
l3 min	24	24	32	40
l4 min	31,5	33,5	42,5	52,5
15 ₀+0,5	5,0	5,5	8,2	10,0

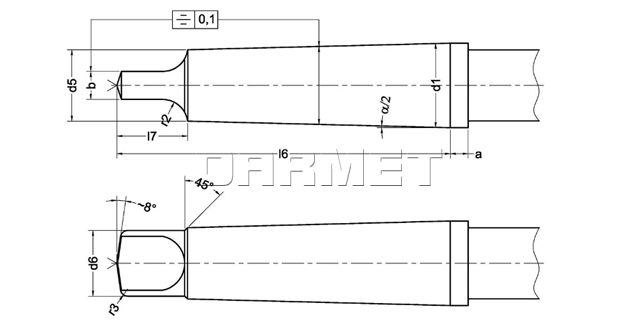

MORSE ÚCHYT (DIN 228B)

Parametry	MK2	MK3	MK4	MK5
d1	17,78	23,83	31,27	44,40
d5	14,0	19,1	25,2	36,5
d6 max	13,5	18,5	24,5	35,7
a/2	1° 25′50"	1° 26′16"	1° 29′15"	1° 30′26"
16 0/_-1	75,0	94,0	117,5	149,5
l7 max	16	20	24	29
a	5,0	5,0	6,5	6,5
bh13	6,3	7,9	11,9	15,9
r2	6	7	8	10
r3	1,6	2,0	2,5	3,0
