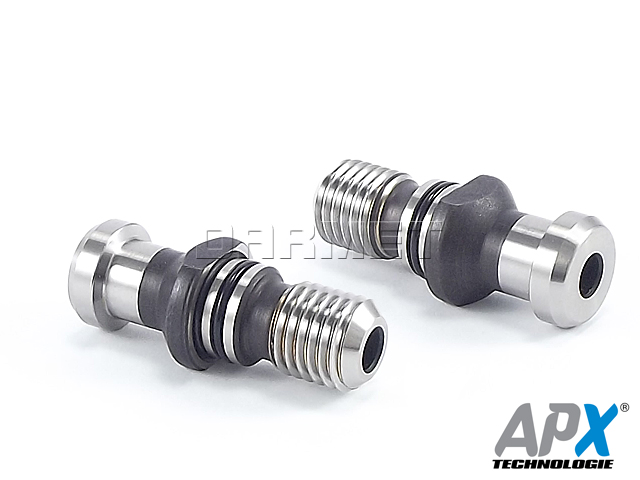

Pull studs, PS-BT, APX (9883)

Vlastnosti a nastavení:

Końcówka kodu A - wykonanie z otworem przelotowym
Końcówka kodu B - wykonanie bez otworu

Specifikace:

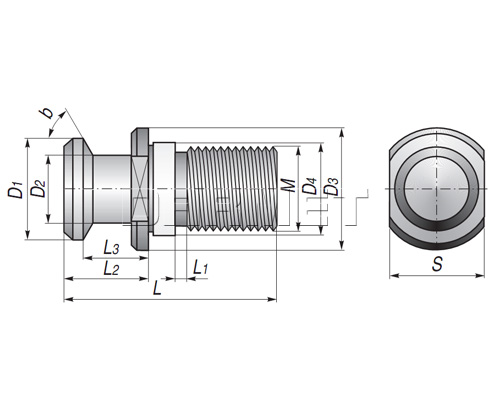

7:24	L	b	M	L1	2	L3	D1	D2	D3	D4	S	Kód:
TYP 9883 PS-BT


30	43	45°	M16	4	35	28	15	10	23	17	19	PS30.L43.K45.BT A/B
40	57	45°	M16	4	35	25	15	10	23	17	19	PS40.L57.K45.BT A/B
40	60	45°	M16	4	35	28	15	10	23	17	19	PS40.L60.K45.BT A/B
40	60	90°	M16	4	35	28	15	10	23	17	19	PS40.L60.K90.BT A/B
40	120	60°	M12	64	35	28	15	10	23	17	19	PS40.L120.K45.BT A/B
40	125	45°	M16	69	35	28	15	10	23	17	19	PS40.L125.K45.BT A/B
50	85	45°	M24	8	45	35	23	17	38	25	30	PS50.L85.K45BT A/B
50	85	90°	M24	8	45	35	23	17	38	25	30	PS50.L85.K90.BT A/B
50	125	45°	M24	48	45	35	23	17	38	25	30	PS50.L125.K45.BT A/B

Kód:

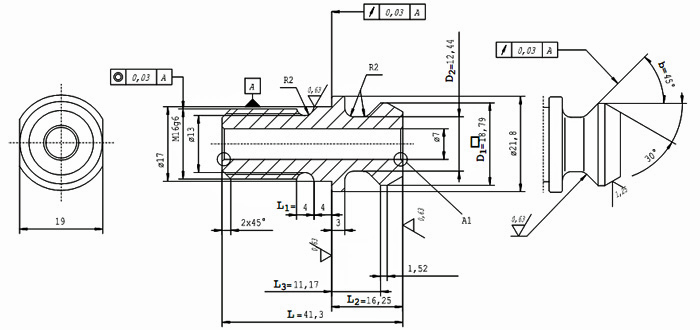

Pull studs PS-MA (MAZAK) TYP 9885

PS40.L41,25.MA
