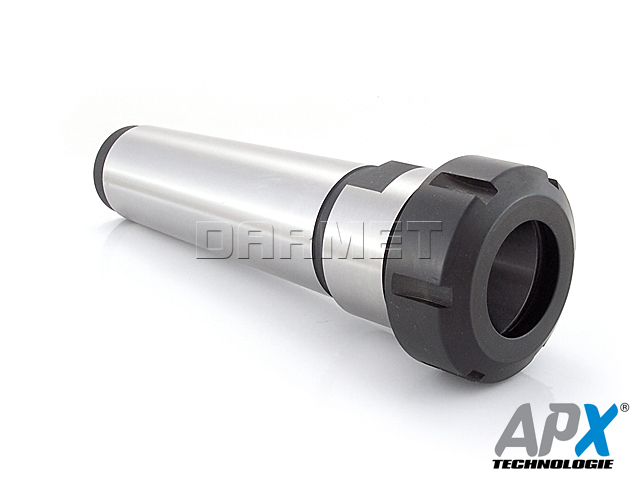

Kleštinové sklíčidla ER pro nástroje s válcovou stopkou, MK-ER, APX (7711)

Vlastnosti a nastavení:

Materiál: chrom-manganová ocel
Karbonováno do hloubky 0,7 mm
Tvrzené a přesně broušené
Tvrdost povrchu 58 ± 2 HRC
Tolerance úhlu kuželu AT3

Specifikace:

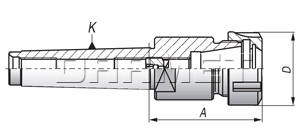

MK	Typ	A	Rozpětí	D	Váha (kg)		Kód:
TYP MK-ER, 7711


2	ER16	63	3-10	32	0,35	M10	MK2.A63.ER16
2	ER25	69	3-16	42	0,5	M18	MK2.A69.ER25
2	ER32	74	3-20	50	0,6	M22	MK2.A74.ER32
3	ER16	63	3-10	32	0,5	M10	MK.3.A63.ER16
3	ER25	69	3-16	42	0,65	M18	MK3.A69.ER25
3	ER32	74	3-20	50	0,8	M22	MK3.A74.ER32
4	ER25	82	3-16	42	0,75	M18	MK4.A82.ER25
4	ER32	84	3-20	50	0,9	M22	MK4.A84.ER32
4	ER40	73	3-26	63	1,05	M28	MK4.A73.ER40
5	ER32	66	3-20	50	1,1	M22	MK5.A66.ER32
5	ER40	68	3-26	63	1,25	M28	MK5.A58.ER40

Příslušenství
	šroub		Upínací matice ER

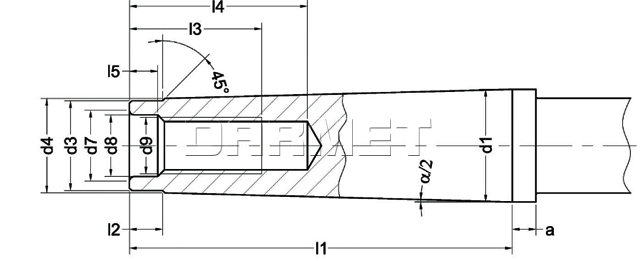

DIN 228A

PARAMETRY	MK2	MK3	MK4	MK5
d1	17,78	23,83	31,27	44,40
d3	14,6	19,8	25,9	37,6
d4 max	14,0	19,0	25,0	35,7
d7 max	13,2	16,0	21,5	26,0
d8	10,5	13,0	17,0	21,0
d9	M10	M12	M16	M20
a/2	1° 25′50"	1° 26′16"	1° 29′15"	1° 30′26"
a	5,0	5,0	6,5	6,5
l1 max	64,0	81,0	102,5	129,5
l2	5	7	9	10
l3 min	24	24	32	40
l4 min	31,5	33,5	42,5	52,5
15 ₀+0,5	5,0	5,5	8,2	10,0

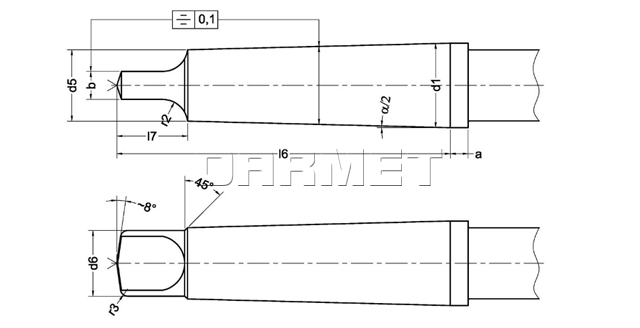

DIN 228B

PARAMETRY	MK2	MK3	MK4	MK5
d1	17,78	23,83	31,27	44,40
d5	14,0	19,1	25,2	36,5
d6 max	13,5	18,5	24,5	35,7
a/2	1° 25′50"	1° 26′16"	1° 29′15"	1° 30′26"
16 0/_-1	75,0	94,0	117,5	149,5
l7 max	16	20	24	29
a	5,0	5,0	6,5	6,5
bh13	6,3	7,9	11,9	15,9
r2	6	7	8	10
r3	1,6	2,0	2,5	3,0
