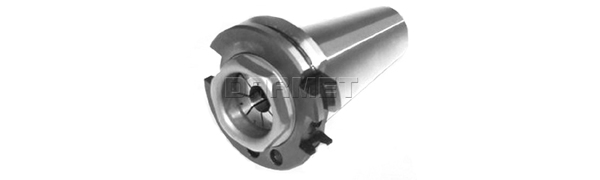

Krátká upínací kleština ER32,DIN-Krátká, APX(7617)

Příslušenství
	Kleštinový systém		Upínací matice ER		Šroub VDI		Klíč

_SK	_D1	_bH12	_d2	_g	_L1	_L2	_L3	_L4	_L5	_t	_D4	_D5	_e	_v	_x	_x1	_y	_y1
NORMY MAS 403-BT

30	31,75	16,1	12,5	M12	484	24	34	7	17	16,3	38	46	20	13,6	4	8	2	2
40	44,45	16,1	17,9	M16	65,4	30	43	9	21	22,6	53	63	25	16,6	5	10	2	2
50	69,85	25,7	25,0	M24	101,8	45	62	13	31	35,4	85	100	35	23,2	7	15	3	3

Příslušenství
	Kleštinový systém		Upínací matice ER		Šroub VDI		Klíč

_Parametry	_{SK 30}	_{SK 40}	_{SK 50}
NORMY DIN 69871-A

a	3,2	3,2	3,2
bh12	16,1	16,1	25,7
d1	31,75	44,45	69,85
d2	M12	M16	M24
d3	13	17	25
d5	59,30	72,30	107,25
d6	50,00	63,55	97,50
d7	44,30	56,25	91,25
d8max	45	50	80
f1	11,1	11,1	11,1
f2	35	35	35
f3	19,1	19,1	19,1
L1	47,80	68,40	101,75
L2	5,5	8,2	11,5
L3	24	32	47
L4	33,5	42,5	61,5
L5	15,0	18,5	30,0
L6	16,4	22,8	35,5
L7	19,0	25,0	37,7
