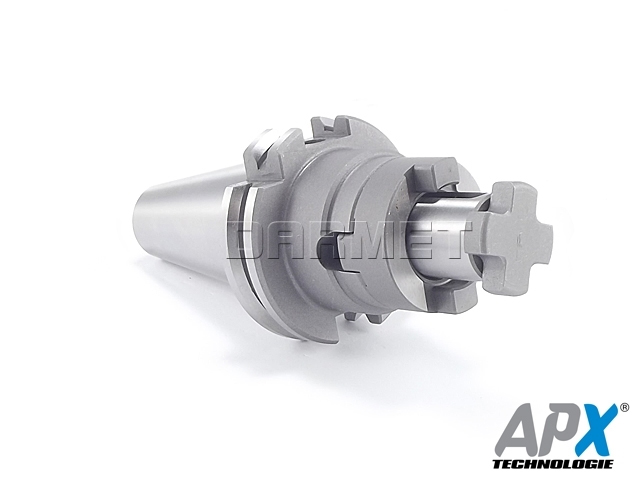

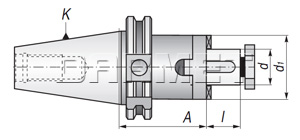

Frézovací trn s unášecí drážkou DIN138, DIN-DC, APX(7301)

K (7:24)	d	A	I	D	Váha (kg)	Kód:
DIN 69871-A, 7301


40	16	55	17	32	1,00	DIN40.A55.D16C	M8	D16	D16
40	22	55	19	40	1,10	DIN40.A55.D22C	M10	D22	D22
40	27	55	21	48	1,25	DIN40.A55.D27C	M12	D27	D27
40	32	60	24	58	1,55	DIN40.A60.D32C	M16	D3t2	D32
40	40	60	27	70	1,80	DIN40.A60.D40C	M20	D40	D40
50	16	55	17	32	2,80	DIN50.A55.D16C	M8	D16	D16
50	22	55	19	40	2,95	DIN50.A55.D22C	M10	D22	D22
50	27	55	21	48	3,20	DIN50.A55.D27C	M12	D27	D27
50	32	55	24	58	3,45	DIN50.A55.D32C	M16	D32	D32
50	40	55	27	70	3,80	DIN50.A55.D40C	M20	D40	D40
50	50	70	30	90	4,05	DIN50.A70.D50C	M24	D50	D50

Příslušenství
	Zajišťovací šroub		hnací kroužek		klin

_Parametry	_{SK 30}	_{SK 40}	_{SK 50}
NORMY DIN 69871-A

a	3,2	3,2	3,2
bh12	16,1	16,1	25,7
d1	31,75	44,45	69,85
d2	M12	M16	M24
d3	13	17	25
d5	59,30	72,30	107,25
d6	50,00	63,55	97,50
d7	44,30	56,25	91,25
d8max	45	50	80
f1	11,1	11,1	11,1
f2	35	35	35
f3	19,1	19,1	19,1
L1	47,80	68,40	101,75
L2	5,5	8,2	11,5
L3	24	32	47
L4	33,5	42,5	61,5
L5	15,0	18,5	30,0
L6	16,4	22,8	35,5
L7	19,0	25,0	37,7
