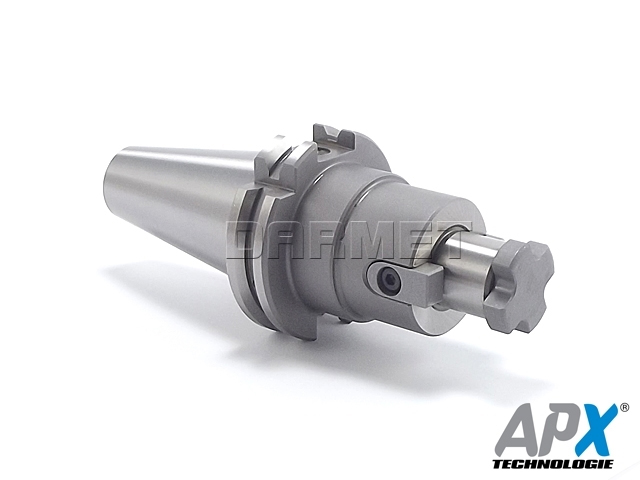

Frézovací trn s unášecí drážkou DIN138, DIN-DS, APX (7369)

Vlastnosti a nastavení:

  • Materiál: chrom-manganová ocel
  • Karbonováno do hloubky 0,7 mm
  • Tvrzené a přesně broušené
  • Tvrdost povrchu 58 ± 2 HRC
  • Tolerance úhlu kuželu AT3

Specifikace:

DIN 69871-A, 7369
apxTRZPdin69871-7369

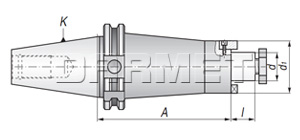

trzpien_zab_69871_7369
K (7:24)dAId1Kód: apx srubaZDJsssapx kamien ss1
30 16 35 17 32 DIN30.A35.D16S  M8 D16
30 22 35 19 40 DIN30.A35.D22S M10 D22
30 27 35 21 48 DIN30.A35.D27S  M12  D27
30 32 35 24 58 DIN30.A35.D32S  M16  D32
40 16 60 17 32 DIN40.A60.D16S  M8  D16
40 22 60 19 40 DIN40.A60.D22S  M10  D22
40 27 60 21 48 DIN40.A60.D27S  M12  D27
40 32 60 24 58 DIN40.A60.D32S  M16  D32
40 40 60 27 70 DIN40.A60.D40S  M20  D40
40 16 120 17 32 DIN40.A120.D16S  M8  D16
40 22 120 19 40 DIN40.A120.D22S  M10  D22
40 27 120 21 48 DIN40.A120.D27S  M12  D27
40 32 120 24 58 DIN40.A120.D32S  M16  D32
50 16 60 17 32 DIN50.A60.D16S  M8  D16
50 22 60 19 40 DIN50.A60.D22S  M10  D22
50 27 60 21 48 DIN50.A60.D27S  M12  D27
50 32 60 24 58 DIN50.A60.D32S  M16  D32
50 40 60 27 70 DIN50.A60.D40S M20  D40
50 50 60 30 90 DIN50.A60.D50S  M24  D50
50  16 110 17  32 DIN50.A110.D16S  M10  D22
50  22  110  19  40  DIN50.A110.D22S  M12  D27
50  27  110  21 48  DIN50.A110.D27S  M16  D32
50  32  110  24  58  DIN50.A110.D32S  M20  D40
50  40  110  27  70 DIN50.A110.D40S  M24  D50



Příslušenství:
apx srubaZDJsss pojistný šroub apx kamien ss1 drive tang DS
NORMY DIN 69871-A
apx normy-DIN69871
Parametry
SK 30
SK 40
SK 50
a 3,2 3,2 3,2
bh12 16,1 16,1 25,7
d1 31,75 44,45 69,85
d2 M12 M16  M24
d3 13  17  25
d5  59,30  72,30  107,25
d6  50,00  63,55  97,50
d7  44,30  56,25  91,25
d8max  45  50  80
f1  11,1  11,1  11,1
f2  35  35  35
f3  19,1  19,1  19,1
L1  47,80  68,40  101,75
L2  5,5  8,2  11,5
L3  24  32  47
L4  33,5  42,5  61,5
L5  15,0  18,5  30,0
L6  16,4  22,8  35,5
L7  19,0  25,0  37,7
