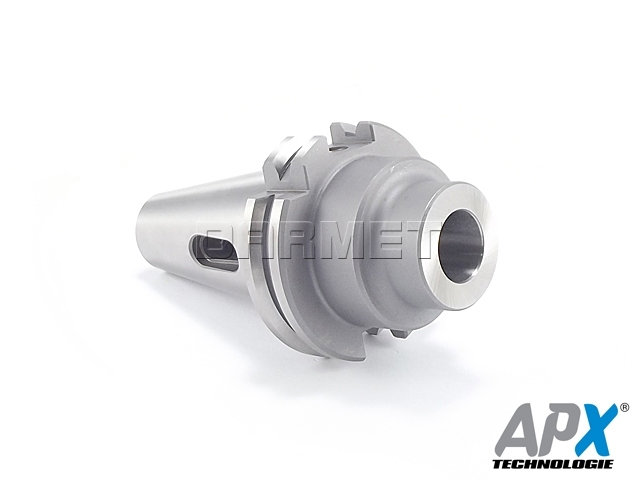

Redukce pro nástroje s Morse kuželovou stopkou DIN228-B, DIN-MKP, APX (1681)

Vlastnosti a nastavení:

  • Materiál: chrom-manganová ocel
  • Karbonováno do hloubky 0,7 mm
  • Tvrzené a přesně broušené
  • Tvrdost povrchu 58 ± 2 HRC
  • Tolerance úhlu kuželu AT3

Specifikace:

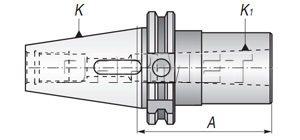

DIN 69871-A, 1681, Krátká
apxTULred1681mors
tuleje_red_diN69871_1681
K (7:24)K1 (Morse)AVáha (kg)Kód:
30 1 50 0,30 DIN30.A50.MK1P
30 2 60 0,40 DIN30.A60.MK2P
30 3 80 0,60 DIN30.A80.MK3P
40 1 50 0,90 DIN40.A50.MK1P
40 2 50 0,90 DIN40.A50.MK2P
40 3 70 1,00 DIN40.A70.MK3P
40 4 95 1,50 DIN40.A95.MK4P
50 1 45 3,00 DIN50.A45.MK1P
50 2 60 3,00 DIN50.A60.MK2P
50 3 65 3,20 DIN50.A65.MK3P
50 4 95 3,50 DIN50.A95.MK4P
50 5 105 3,20 DIN50.A105.MK5P

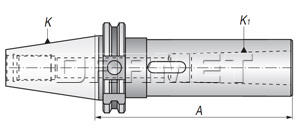

DIN 69871-A, 1681, dlouhá
tuleje_red_diN69871_1681_2
K (7:24)K1 (Morse)AVáha (kg)Kód:
40 1 120 1,30 DIN40.A120.MK1P
40 2 120 1,30 DIN40.A120.MK2P
40 3 135 2,00 DIN40.A135.MK3P
40 4 165 2,00 DIN40.A165.MK4P
50 1 120 3,50 DIN50.A120.MK1P
50 2 135 3,50 DIN50.A135.MK2P
50 3 155 3,50 DIN50.A155MK3P
50 4 180 3,80 DIN50.A180.MK4P
50 5 215 3,90 DIN50.A215.MK5P
NORMY DIN 69871-A
apx normy-DIN69871
PARAMETRY
SK 30
SK 40
SK 50
a 3,2 3,2 3,2
bh12 16,1 16,1 25,7
d1 31,75 44,45 69,85
d2 M12 M16  M24
d3 13  17  25
d5  59,30  72,30  107,25
d6  50,00  63,55  97,50
d7  44,30  56,25  91,25
d8max  45  50  80
f1  11,1  11,1  11,1
f2  35  35  35
f3  19,1  19,1  19,1
L1  47,80  68,40  101,75
L2  5,5  8,2  11,5
L3  24  32  47
L4  33,5  42,5  61,5
L5  15,0  18,5  30,0
L6  16,4  22,8  35,5
L7  19,0  25,0  37,7
