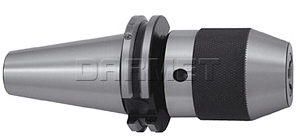

ychloupínací trn pro vrtačkové sklíčidla se stopkou, DIN-UW, APX (7655)

Vlastnosti a nastavení:

Materiál: Chrom-manganová ocel
Tvrzeno o hloubce 0,7 mm
Tvrzené a přesně broušené
Povrchová tvrdost 58 ± 2 HRC
Úhlová tolerance kužele AT3

Specifikace:

DIN 69871-A, 7655

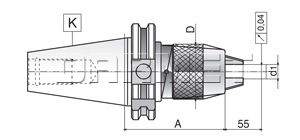

K (7:24)	d₁	D	A	Váha(kg)	Kód
40	1-13	50	87	2,00	DIN40.A87.D13UW
40	3-16	57	106	2,40	DIN40.A106.D16UW
50	1-13	50	87	4,60	DIN50.A87.D13UW
50	3-16	57	90	5,20	DIN50.A90.D16UW

_Parametry	_{SK 30}	_{SK 40}	_{SK 50}
NORMY DIN 69871-A

a	3,2	3,2	3,2
bh12	16,1	16,1	25,7
d1	31,75	44,45	69,85
d2	M12	M16	M24
d3	13	17	25
d5	59,30	72,30	107,25
d6	50,00	63,55	97,50
d7	44,30	56,25	91,25
d8max	45	50	80
f1	11,1	11,1	11,1
f2	35	35	35
f3	19,1	19,1	19,1
L1	47,80	68,40	101,75
L2	5,5	8,2	11,5
L3	24	32	47
L4	33,5	42,5	61,5
L5	15,0	18,5	30,0
L6	16,4	22,8	35,5
L7	19,0	25,0	37,7
