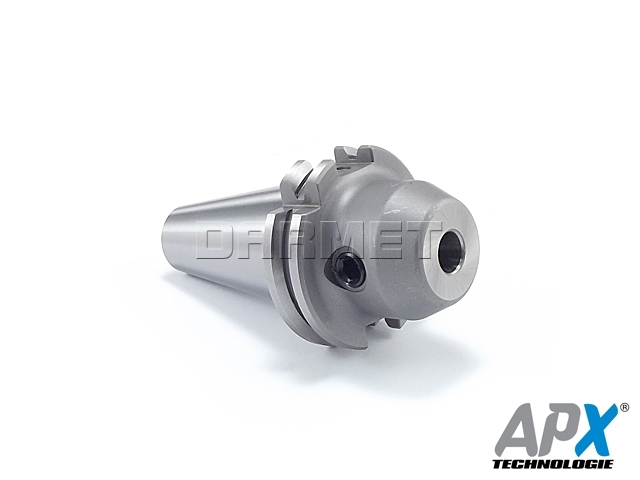

Koncový upínač pro frézy s válcovou stopkou Weldon DIN1835-B, DIN-WE, APX (7625)

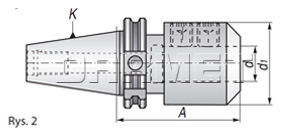

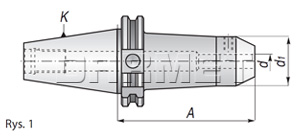

K (7:24)	d	A	Rys.	d1	Kód:
30	6	50	1	25	DIN30.A50.WE06	M6
30	8	50	1	28	DIN30.A50.WE08	M8
30	10	50	1	35	DIN30.A50.WE10	M10
30	12	50	1	42	DIN30.A50.WE12	M12
30	16	63	1	44	DIN30.A63.WE16	M14
30	20	63	1	44	DIN30.A63.WE20	M16
40	6	50	1	25	DIN30.A50.WE06	M6
40	8	50	1	28	DIN40.A50.WE08	M8
40	10	50	1	35	DIN40.A50.WE10	M10
40	12	50	1	42	DIN40.A50.WE12	M12
40	14	50	1	44	DIN40.A50.WE14	M12
40	16	63	1	44,5	DIN40.A63.WE16	M14
40	18	63	1	50	DIN40.A63.WE18	M14
40	20	63	1	44,5	DIN40.A63.WE20	2xM18
40	25	100	2	63	DIN40.A100.WE25	2xM20
40	32	100	2	72	DIN40.A100WE32	2xM20
40	6	30	1	25	DIN40.A30WE6	M6
40	8	30	1	28	DIN40.A30WE8	M8
40	10	32	1	35	DIN40.A32WE10	M10
40	12	34	1	42	DIN40.A34WE12	M12
40	14	34	1	44	DIN40.A34WE14	M12
40	16	35	1	44	DIN40.A35WE16	M14
40	20	35	1	44	DIN40.A36WE20	M16
40	25	60	2	44	DIN40.A60WE25	M16, M18
40	32	70	2	72	DIN40.A70WE32	2xM20
40	6	100	1	25	DIN40.A100.WE06	M6
40	6	130	1	25	DIN40.A130.WE06	M6
40	8	100	1	28	DIN40.A100.WE08	M8
40	8	130	1	28	DIN40.A130.WE08	M8
40	10	100	1	35	DIN40.A100.WE10	M10
40	10	130	1	35	DIN40.A130.WE10	M10
40	12	100	1	42	DIN40.A100.WE12	M12
40	12	130	1	42	DIN40.A130.WE12	M12
40	14	63	1	44	DIN40.A130.WE14	M12
50	6	63	1	25	DIN50.A63.WE06	M6
50	8	63	1	28	DIN50.A63.WE08	M8
50	10	63	1	35	DIN50.A63.WE10	M10
50	12	63	1	42	DIN50.A63.WE12	M12
50	14	63	1	44	DIN50.A63.WE14	M14
50	16	63	1	48	DIN50.A63.WE16	M14
50	18	63	1	50	DIN50.A63.WE18	M14
50	20	63	1	52	DIN50.A63.WE20	M16
50	25	80	2	65	DIN50.A80.WE25	2xM18
50	32	100	2	72	DIN50.A100.WE32	2xM20
50	40	120	2	90	DIN50.A120.WE40	2x M20
50	50	130	2	100	DIN50.A130.WE50	2xM20
50	20	35	1	52	DIN50.A35.WE20	2xM18
50	25	60	2	69,9	DIN50.A60.WE25	2xM18
50	32	70	2	69,9	DIN50.A70.WE32	2xM20
50	40	100	2	80	DIN50.A100.WE40	2xM20

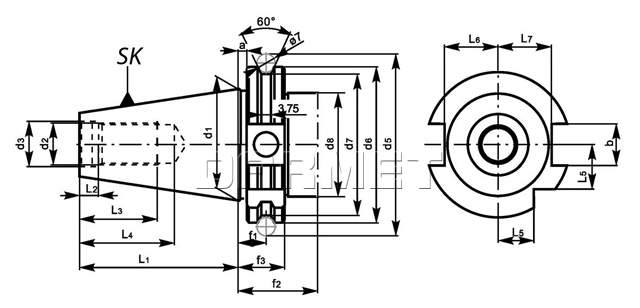

_PARAMETRY	_{SK 30}	_{SK 40}	_{SK 50}
NORMY DIN 69871-A

a	3,2	3,2	3,2
bh12	16,1	16,1	25,7
d1	31,75	44,45	69,85
d2	M12	M16	M24
d3	13	17	25
d5	59,30	72,30	107,25
d6	50,00	63,55	97,50
d7	44,30	56,25	91,25
d8max	45	50	80
f1	11,1	11,1	11,1
f2	35	35	35
f3	19,1	19,1	19,1
L1	47,80	68,40	101,75
L2	5,5	8,2	11,5
L3	24	32	47
L4	33,5	42,5	61,5
L5	15,0	18,5	30,0
L6	16,4	22,8	35,5
L7	19,0	25,0	37,7
