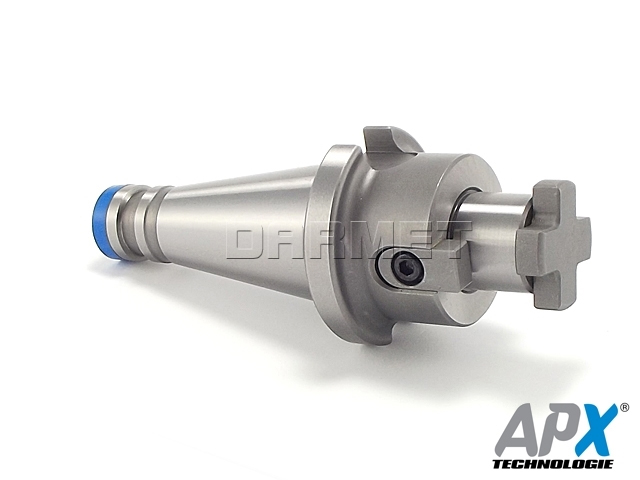

Frézovací trn s unašecí drážkou DIN 138, ISO-DS, APX (7311)

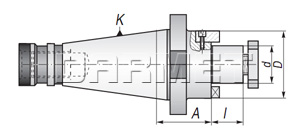

K (7:24)	d	A	I	D	Kód:
DIN 2080, 7311


30	16	35	17	32	ISO30.A35.D16S	M8	D16
30	22	35	19	40	ISO30.A35.D22S	M10	D22
30	27	35	21	48	ISO30.A35.D27S	M12	D27
30	32	35	24	58	ISO30.A35.D32S	M16	D32
40	16	37	17	32	ISO40.A37.D16S	M8	D16
40	22	37	19	40	ISO40.A37.D22S	M10	D22
40	27	37	21	48	ISO40.A37.D27S	M12	D27
40	32	37	24	58	ISO40.A37.D32S	M16	D32
40	40	37	27	70	ISO40.A37.D40S	M20	D40
40	16	90	17	32	ISO40.A90.D16S	M8	D16
40	22	90	19	40	ISO40.A90.D22S	M10	D22
40	27	90	21	48	ISO40.A90.D27S	M12	D27
40	32	90	24	58	ISO40.A90.D32S	M16	D32
40	40	90	27	70	ISO40.A90.D40S	M20	D40
50	22	40	19	40	ISO50.A40.D22S	M10	D22
50	27	40	21	48	ISO50.A40.D27S	M12	D27
50	32	40	24	58	ISO50.A40.D32S	M16	D32
50	40	40	27	70	ISO50.A40.D40S	M20	D40
50	50	40	30	90	ISO50.A40.D50S	M24	D50
50	22	100	19	40	ISO50.A100.D22S	M10	D22
50	27	100	21	48	ISO50.A100.D27S	M12	D27
50	32	100	24	58	ISO50.A100.D32S	M16	D32
50	40	100	27	70	ISO50.A100.D40S	M20	D40
50	50	100	30	90	ISO50.A100.D50S	M24	D50

Příslušenství
	Jistící šroub		drive tang

_SK	_a±0,2	_bH12	_d1	_d2	_d3	_d4	_e	_e1	_L1	_L2	_L3	_L4	_L5	_L6	_L7	_L8
NORMY DIN 2080

30	1,6	16,1	31,75	17,4	M12	50,0	8	1,6	68,4	48,4	3	24	33,5	-	-	32,4
40	1,6	16,1	44,45	25,3	M16	63,0	10	1,6	93,4	65,4	5	30	42,5	82	7	45
50	3,2	25,7	69,85	39,6	M24	97,5	12	3,2	126,8	-	-	45	61,5	115	13,3	70,6
