Redukce pro nástroje s Morse kuželovým úchytem DIN 228-B, ISO-MKS, APX (1676)

Vlastnosti a nastavení:

  • Materiál: chrom-manganová ocel
  • Karbonováno do hloubky 0,7 mm
  • Tvrzené a přesně broušené
  • Tvrdost povrchu 58 ± 2 HRC
  • Tolerance úhlu kuželu AT3

Specifikace:

DIN 2080, 1676

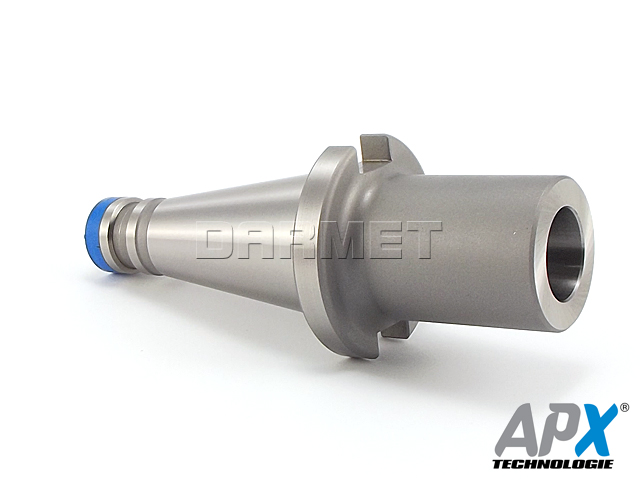

apx 1676 tuleja red

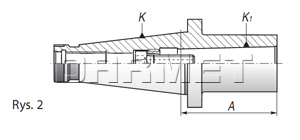

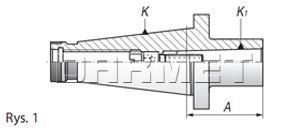

tuleje_red_2080_1676_1 tuleje_red_2080_1676_2
K (7:24)K1 (Morse)ARys.Váha (kg)Kód:apx srub imb ss
30 1 50 1 0,45 ISO30.A50.MK1S M6
30 2 50 2 0,48 ISO30.A50.MK2S M10
30 3 78 2 0,68 ISO30.A78.MK3S M12
40 1 50 1 0,90 ISO40.A50.MK1S M6
40 2 50 1 0,90 ISO40.A50.MK2S M10
40 3 65 2 1,10 ISO40.A65.MK3S M12
40 4 95 2 1,50 ISO40.A95.MK4S M16
50 1 45 1 3,00 ISO50.A45.MK1S M6
50 2 60 1 3,00 ISO50.A45.MK2S M10
50 3 65 1 3,20 ISO50.A60.MK3S M12
50 4 95 1 3,40 ISO50.A65.MK4S M16
50 5 120 2 3,60 ISO50.A120.MK5S M20
NORMY DIN 2080
apxNORMYdin2080
SK
a±0,2
bH12d1d2d3d4ee1L1L2L3L4L5L6L7L8
30 1,6 16,1 31,75 17,4 M12 50,0 8 1,6 68,4 48,4 3 24  33,5 - - 32,4
40 1,6  16,1  44,45 25,3 M16 63,0  10 1,6 93,4  65,4 5 30 42,5 82  7 45
50 3,2  25,7 69,85 39,6  M24 97,5 12  3,2 126,8  - - 45  61,5  115 13,3  70,6
