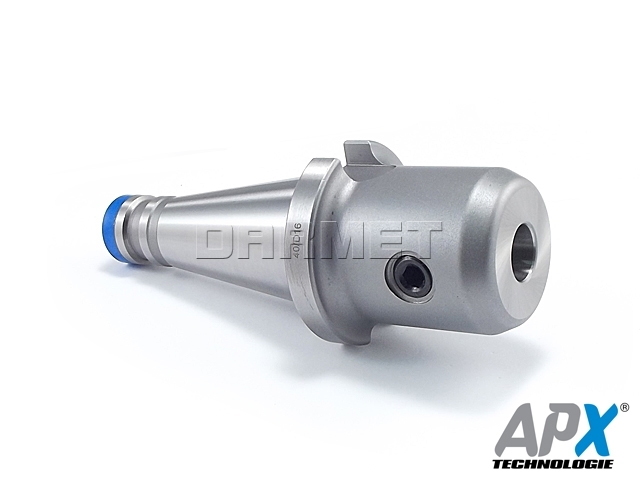

Koncový upínač pro frézy s válcovou stopkou Weldon DIN1835-B, ISO-WE, APX (7620)

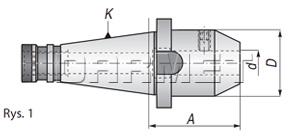

K (7:24)	d	A	Rys.	D	Váha (kg)	Kód:
30	6	40	1	25	0,50	ISO30.A40.WE06	M6
30	8	40	1	28	0,50	ISO30.A40.WE08	M8
30	10	40	1	35	0,60	ISO30.A40.WE10	M10
30	12	40	1	42	0,60	ISO30.A40.WE12	M12
30	16	50	1	48	0,90	ISO30.A59.WE16	M14
30	20	63	1	52	1,00	ISO30.A63.WE20	M16

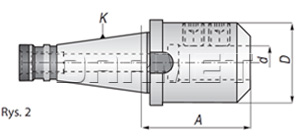

30	25	68	2	63	1,20	ISO30.A68.WE25	M18
40	6	50	1	25	0,80	ISO40.A50.WE06	M6
40	8	50	1	28	0,80	ISO40.A50.WE08	M8
40	10	50	1	35	0,90	ISO40.A50.WE10	M10
40	12	50	1	42	1,00	ISO40.A50.WE12	M12
40	14	50	1	44	1,30	ISO40.A50.WE14	M12
40	16	63	1	48	1,40	ISO40.A63.WE16	M14
40	20	63	1	52	1,40	ISO40.A63.WE20	M16
40	25	80	2	63	2,00	ISO40.A80.WE25	2xM18
40	32	80	2	72	2,30	ISO40.A80.WE32	2xM20
40	32	100	2	72	2,50	ISO40.A100.WE32	2xM20
50	6	63	1	25	3,30	ISO50.A63.WE06	M6
50	8	63	1	28	3,30	ISO50.A63.WE08	M8
50	10	63	1	35	3,60	ISO50.A63.WE10	M10
50	12	63	1	42	3,80	ISO50.A63.WE12	M12
50	14	63	1	44	3,90	ISO50.A63.WE14	M14
50	16	63	1	48	4,10	ISO50.A63.WE16	M14
50	18	63	1	50	4,20	ISO50.A63.WE18	M14
50	20	63	1	52	4,30	ISO50.A63.WE20	M16
50	25	80	2	65	5,00	ISO50.A80.WE25	2xM18
50	32	81	2	70	5,30	ISO50.A81.WE32	2xM20
50	40	91	2	90	5,60	ISO50.A91.WE40	2xM20
50	50	110	2	97	6,10	ISO50.A110.WE50	2xM24

K (7:24)	d	A	Rys.	D	Kód:
DIN 2080, 7620

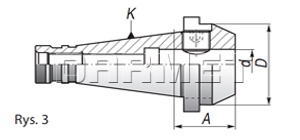

40	6	25	3	25	ISO40.A25.WE06	M6
40	8	25	3	28	ISO40.A25.WE08	M8
40	10	27	3	35	ISO40.A27.WE10	M10
40	12	29	3	42	ISO40.A29.WE12	M12
40	14	30	3	44	ISO40.A30.WE14	M12
40	16	31	3	48	ISO40.A31.WE16	M14
40	20	35	3	52	ISO40.A35.WE20	M16

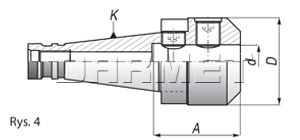

40	25	60	4	65	ISO40.A60.WE25	M16, M18
40	32	70	4	72	ISO40.A70.WE32	2xM20
50	6	130	1	25	ISO50.A130.WE06	M6
50	8	130	1	28	ISO50.A130.WE08	M8
50	10	130	1	35	ISO50.A130.WE10	M10
50	12	130	1	42	ISO50.A130.WE12	M12
50	16	130	1	48	ISO50.A130.WE16	M14
50	20	130	1	52	ISO50.A130.WE20	M16
50	25	130	2	65	ISO50.A130.WE25	2xM18
50	32	100	2	70	ISO50.A100.WE32	2xM20
50	32	130	2	72	ISO50.A130.WE32	2xM20
50	40	100	2	90	ISO50.A100.WE40	2xM20

_SK	_a±0,2	_bH12	_d1	_d2	_d3	_d4	_e	_e1	_L1	_L2	_L3	_L4	_L5	_L6	_L7	_L8
NORMY DIN 2080

30	1,6	16,1	31,75	17,4	M12	50,0	8	1,6	68,4	48,4	3	24	33,5	-	-	32,4
40	1,6	16,1	44,45	25,3	M16	63,0	10	1,6	93,4	65,4	5	30	42,5	82	7	45
50	3,2	25,7	69,85	39,6	M24	97,5	12	3,2	126,8	-	-	45	61,5	115	13,3	70,6
