Vlastnosti a použití:
- Upevňuje se na hnací kotouč

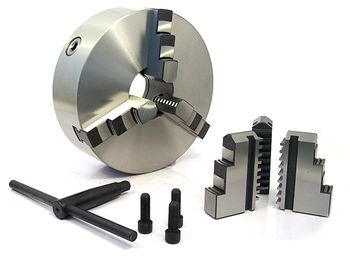

- V sestavě tři vnitřní čelisti, tři vnější čelisti, klíč, upínací šrouby
- Vhodné pro práci na soustruzích při nižších otáčkách

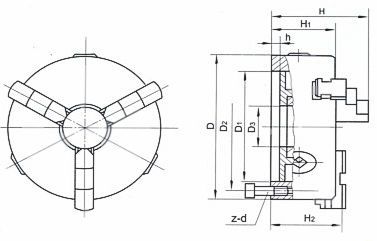

Technické údaje:
|
Model
D
|
D
[mm]
|
D1
[mm]
|
D2
[mm]
|
D3
[mm]
|
H
[mm]
|
H1
[mm]
|
h
[mm]
|
z-d
| Max. otáčky
[ot/min]
| Hmotnost
[kg]
|
Cena
Kč
|
|---|
| GK11 80 |
80 |
55 |
66 |
16 |
66 |
50 |
4 |
3-M6 |
4000 |
2 |
1 546 |
| GK11 100 |
100 |
72 |
84 |
22 |
74 |
55 |
5 |
3-M8 |
3500 |
3,2 |
1 885 |
| GK11 125 |
125 |
95 |
108 |
30 |
85 |
57,5 |
5 |
3-M8 |
3000 |
5,1 |
1 902 |
| GK11 160 |
160 |
130 |
142 |
40 |
95 |
65 |
5 |
3-M8 |
2500 |
9 |
2 996 |

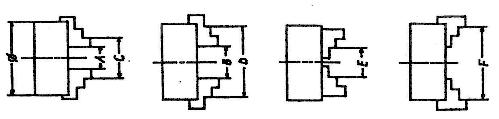

Možnosti upínání:
| Velikost sklíčidla |
Čelisti vnitřní |
Čelisti vnější |
| A...B |
C...D |
E...F |
| 160 |
3-55 |
50-160 |
55-145 |
| 200 |
4-85 |
65-200 |
65-200 |
| 250 |
6-110 |
80-250 |
90-250 |
| 315 |
10-140 |
95-315 |
100-315 |
Přesnost:
|
Velikost sklíčidla
|
Způsob upnutí |
|
|
 |
 |
 |
| a |
b |
|
a |
b |
a |
b |
| ≤160 |
0,03 |
0,03 |
0,080 L=50 |
0,075 |
0,040 |
0,075 |
0,040 |
| 200-250 |
0,04 |
0,04 |
0,100 L=50-75 |
0,075 |
0,050 |
0,075 |
0,050 |
| 315 |
0,06 |
0,06 |
0,125 L=75 |
0,100 |
0,060 |
0,100 |
0,060 |
|
