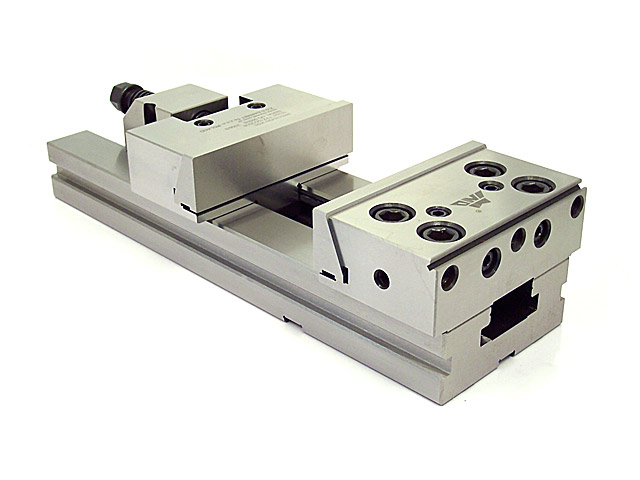

Přesný ocelový strojní svěrák FPZB je určen pro přesnou práci na bruskách, frézkách, strojích pro elektroerozivní hloubení, CNC obráběcích centrech.
Vlastnosti a použití:
- Jsou vyrobeny z vysokojakostní legované oceli.
- Tvrdost pracovních ploch 58-62 HRC.
- Odchylka výšky vůči rovině stolu ±0,01mm, což dovoluje využití několika svěráků najednou.
- Při výměně čelistí je zapotřebí mechanicky opracovat jejich dosedací plochy za účelem dosažení přesnosti, uvedené v technických parametrech.

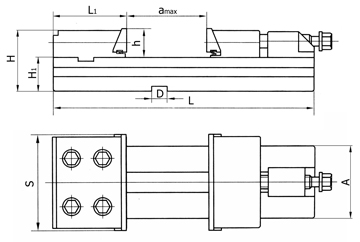

Technické údaje:
| Model |
S
[mm]
|
amax
[mm]
|
h
[mm]
|
H1
[mm]
|
H
[mm]
|
A
[mm]
|
L1
[mm]
|
L
[mm]
|
D
[mm]
|
Upínací síla
[daN]
|
Hmotnost
[kg]
|
Cena
Kč
|
|---|
| FPZB 100/100 |
100 |
100 |
30 |
35±0,01 |
|
|
|
270 |
16 |
3000 |
7,0 |
9253 |
| FPZB 125/150 |
125 |
150 |
40 |
40±0,01 |
|
|
|
345 |
16 |
3000 |
12,7 |
10 495 |
| FPZB 150/200 |
150 |
200 |
50 |
50±0,01 |
|
|
|
420 |
16 |
5000 |
25,6 |
12 296 |
| FPZB 150/300 |
150 |
300 |
50 |
50±0,01 |
|
|
|
520 |
16 |
5000 |
29,5 |
14 035 |
| FPZB 175/300 |
175 |
300 |
60 |
58±0,01 |
|
|
|
555 |
16 |
6000 |
42,5 |
18 216 |
| FPZB 175/400 |
175 |
400 |
60 |
58±0,01 |
|
|
|
655 |
16 |
6000 |
51,2 |
20 679 |
| FPZB 200/300 |
200 |
300 |
65 |
70±0,01 |
|
|
|
595 |
16 |
10 000 |
64,0 |
25 834 |
| FPZB 200/400 |
200 |
400 |
65 |
70±0,01 |
|
|
|
695 |
16 |
10 000 |
71,0 |
30 056 |

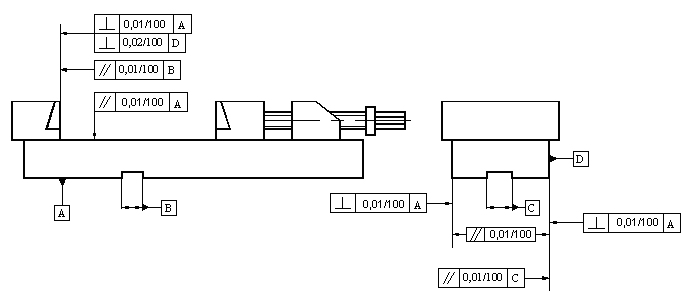

Parametry přesnosti
Komplet obsahuje:
- svěrák - 1 kus
- kliku - 1 kus
- imbusový klíč - 1 kus
- ustavovací kámen - 2 kusy
- upínací držák - 4 kusy
- doraz - 1 kus
|
