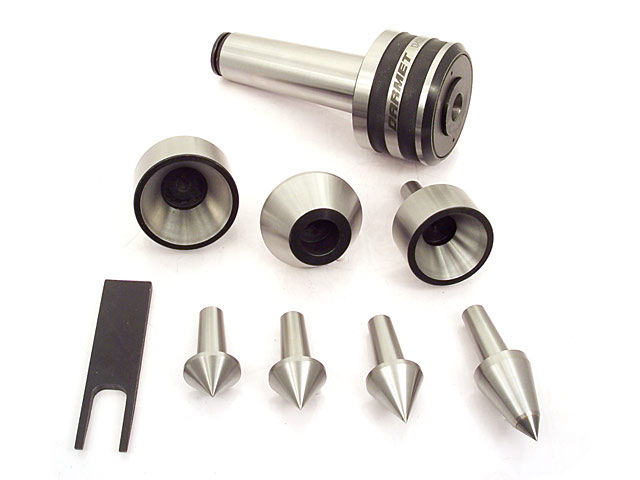

Otočný soustružnický hrot s výměnnými špičkami DM-43

Otočný soustružnický hrot s výměnnými špičkami DM-43.

Model		D4322	D433	D434	D435

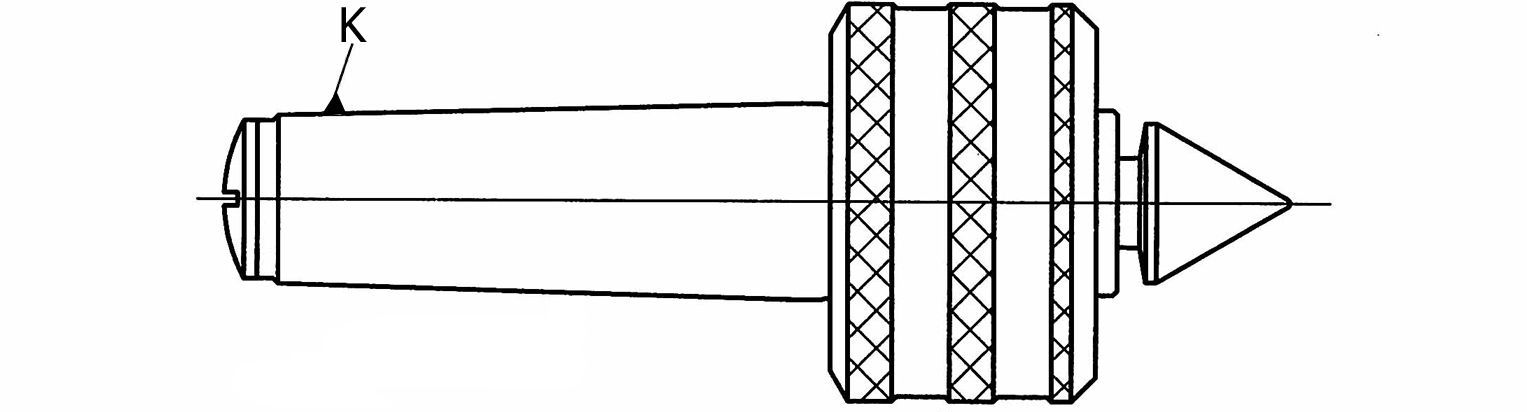

Kužel Morse		MK2	MK3	MK4	MK5

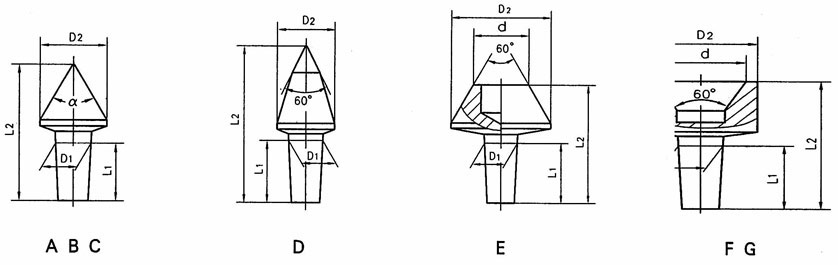

D₁		10	12	15	20
L₁		20	24	30	40
A (α=60^o)	D₂	16	20	28	36
A (α=60^o)	L₂	39	48	61,5	80
B (α=75^o)	D₂	16	20	28	36
B (α=75^o)	L₂	35,5	43,5	55,5	72,45
C (α=90^o)	D₂	16	20	28	36
C (α=90^o)	L₂	33	40,5	51,5	66,8
D	D₂	16	18	26	36
D	L₂	46	56	73	101
E	D₂	25	35	55	70
	D₃	10	15	30	41
	L₂	40	50	61,5	78
F	D₂	16	22	40	60
	L₂	36	42	55	81
	d	10	18	35	50
G	D₂	20	35	55	70
	L₂	39	48	60	85
	d	16	30	48	61
Hmotnost [kg]		0,95	1,87	2,42	4,12
Tolerance [mm]		0,015	0,015	0,015	0,025
Max. otáčky [ot/min]		4800	3600	3000	2200
Max. zatížení [kg]		150	220	300	550
Cena		2 040	2 112	2 385	3 065
