Upínač pro nářadí cylindrické (pro nářadí s vnitřním chlazením) VDI typ E1

E1 TYP 1254

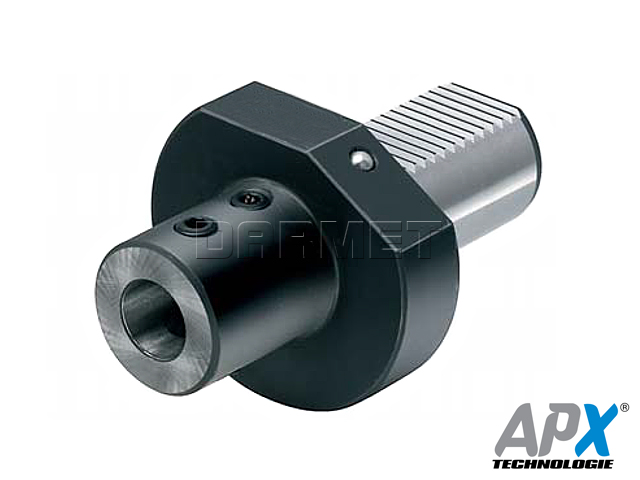

apx VDIB1 1114P

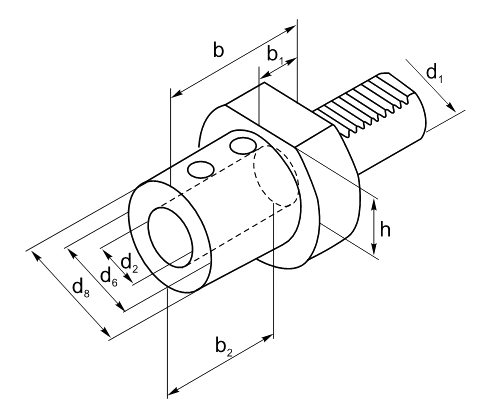

VDI_B1_rys

Type - size	d1	d2	d6	d8	b	b1	b2	h
E1.D20.WE16	20	16	36	50	67	18	54	-
E1.D20.WE20	20	20	40	50	67	18	54	-
E1.D20.WE25	20	25	45	50	71	22	59	-
E1.D30.WE16	30	16	36	68	67	22	54	28
E1.D30.WE20	30	20	40	68	67	22	54	28
E1.D30.WE25	30	25	45	68	71	22	59	28
E1.D30.WE32	30	32	52	68	75	22	63	28
E1.D40.WE10	40	10	35	83	67	22	41	32,5
E1.D40.WE16	40	16	36	83	67	22	54	32,5
E1.D40.WE20	40	20	40	83	67	22	54	32,5
E1.D40.WE25	40	25	45	83	75	22	63	32,5
E1.D40.WE32	40	32	52	83	75	22	73	32,5
E1.D40.WE40	40	40	60	83	90	30	54	32,5
E1.D50.WE12	50	12	40	98	145	30	54	35
E1.D50.WE16	50	16	40	98	145	30	54	35
E1.D50.WE20	50	20	40	98	67	30	54	35
E1.D50.WE25	50	25	45	98	80	30	59	35
E1.D50.WE32	50	32	52	98	80	30	63	35
E1.D50.WE40	50	40	60	98	90	30	73	35
E1.D50.WE50	50	50	70	98	100	30	83	35

CHWYT VDI (DIN 69880)
VDI holder

d1h6	L1± 0,3	d2	d3	h1 max	h2 ± 0,1	L2 ± 0,05	L3 min	L4 +1	r1 ± 0,02
16	32	H6	40	12	15,0	12,7	16	2	14,5
20	40	H6	50	16	18,0	21,7	24	2	18,0
30	55	H8	68	20	27,0	29,7	40	2	25,0
40	63	H8	83	25	36,0	29,7	40	3	32,0
50	78	H8	98	32	45,0	35,7	48	3	37,0
