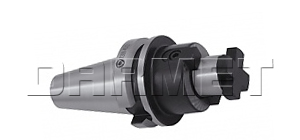

Frézovací trn s unášecí drážkou DIN138,BT-DS,APX(7388)

MAS 403-BT, 7388

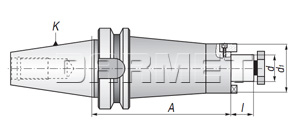

K (7:24)	d	A	I	D1	Váha (kg)	Kód:
30	16	43	17	32	0,50	BT30.A43.D16S	M8	D16
30	22	43	19	40	0,58	BT30.A43.D22S	M10	D22
30	27	43	21	48	0,63	BT30.A43.D27S	M12	D27
30	32	43	24	58	0,78	BT30.A43.D32S	M16	D32
40	16	52	17	32	1,10	BT40.A52.D16S	M8	D16
40	22	52	19	40	1,20	BT40.A52.D22S	M10	D22
40	27	52	21	48	1,40	BT40.A52.D27S	M12	D27
40	32	52	24	58	1,50	BT40.A52.D32S	M16	D32
40	40	60	27	70	1,90	BT40.A60.D40S	M20	D40
40	16	120	17	32	1,70	BT40.A120.D16S	M8	D16
40	22	120	19	40	1,90	BT40.A120.D22S	M10	D22
40	27	120	21	48	2,20	BT40.A120.D27S	M12	D27
40	32	120	24	58	2,40	BT40.A120.D32S	M16	D32
50	16	65	17	32	2,80	BT50.A65.D16S	M8	D16
50	22	65	19	40	3,00	BT50.A65.D22S	M10	D22
50	27	65	21	48	3,25	BT50.A65.D27S	M12	D27
50	32	65	24	58	3,40	BT50.A65.D32S	M16	D32
50	40	78	27	70	3,60	BT50.A78.D40S	M20	D40
50	50	78	30	90	4,00	BT50.A78.D50S	M24	D50
50	16	110	17	32	3,15	BT50.A110.D16S	M10	D16
50	22	110	19	40	3,40	BT50.A110.D22S	M12	D22
50	27	110	21	48	3,40	BT50.A110.D27S	M16	D27
50	32	110	24	58	4,10	BT50.A110.D32S	M20	D32
50	40	110	27	70	4,30	BT50.A110.D40S	M24	D40

Příslušenství
	Pojistný šroub		drive tang DS

_SK	_D1	_bH12	_d2	_g	_L1	_L2	_L3	_L4	_L5	_t	_D4	_D5	_e	_v	_x	_x1	_y	_y1
NORMY MAS 403-BT

30	31,75	16,1	12,5	M12	484	24	34	7	17	16,3	38	46	20	13,6	4	8	2	2
40	44,45	16,1	17,9	M16	65,4	30	43	9	21	22,6	53	63	25	16,6	5	10	2	2
50	69,85	25,7	25,0	M24	101,8	45	62	13	31	35,4	85	100	35	23,2	7	15	3	3
