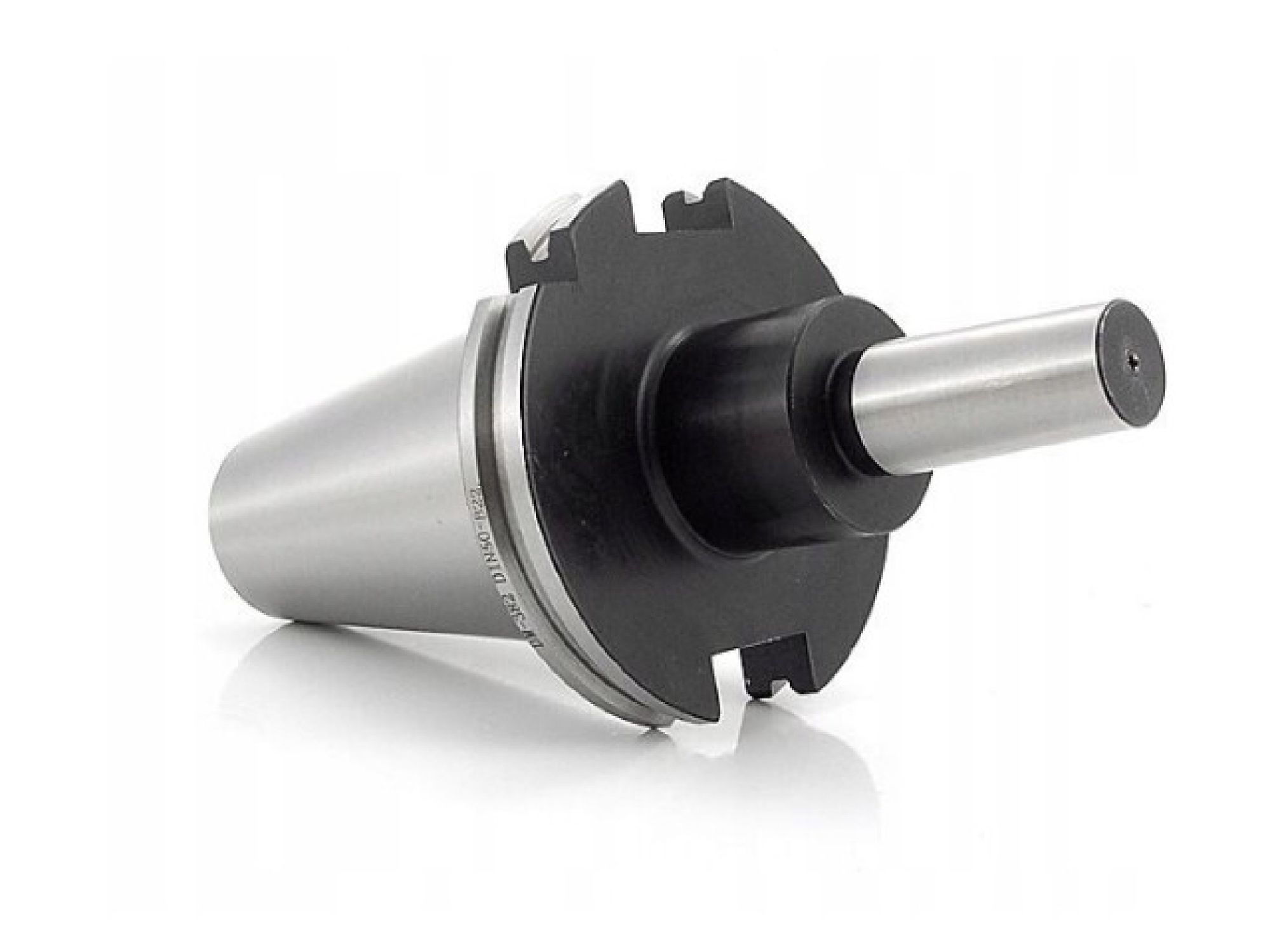

Držák vrtáků DIN50/B22 - 60 (DM382)
Vlastnosti a použití:
Kuželový držák SK (DIN50) dle DIN 69871 s vnitřním vtahujícím závitem M24 se používá u běžných strojů nebo strojů s automatickou výměnou nástroje.
Používá se pro montáž vrtačkových sklíčidel s kuželem B22 do sloupových vrtaček, soustruhů a dalších obráběcích strojů.
K pohodlnému upevnění nástroje v držáku můžete použítmontážní držák nástrojů (není součástí).
Pro automatickou výměnu na CNC strojích by měly být použity vtažné šrouby přímo do držáku.
Technické parametry:
Parametr | Hodnota | Jednotky |
![Trn pro vrtačková sklíčidla DIN 50 / B22 - 60 mm](../../docs/DARMET/dr%C5%BE%C3%A1k_DM382_rys.jpg)
|
K (DIN69871) |
50 |
|
K1 |
B22 |
mm |
L1 |
60 |
mm |
L2 |
40,5 |
mm |
L |
202,3 |
mm |
D |
21,793 |
mm |
D1 |
69,85 |
mm |
Průměr závitu |
M24 |
|
