SVĚRÁK STROJNÍ PODVOJNÝ 160 MM - FPQD160/2X100 - DARMET

Skladem

11571 Kč

Výrobce: Darmet

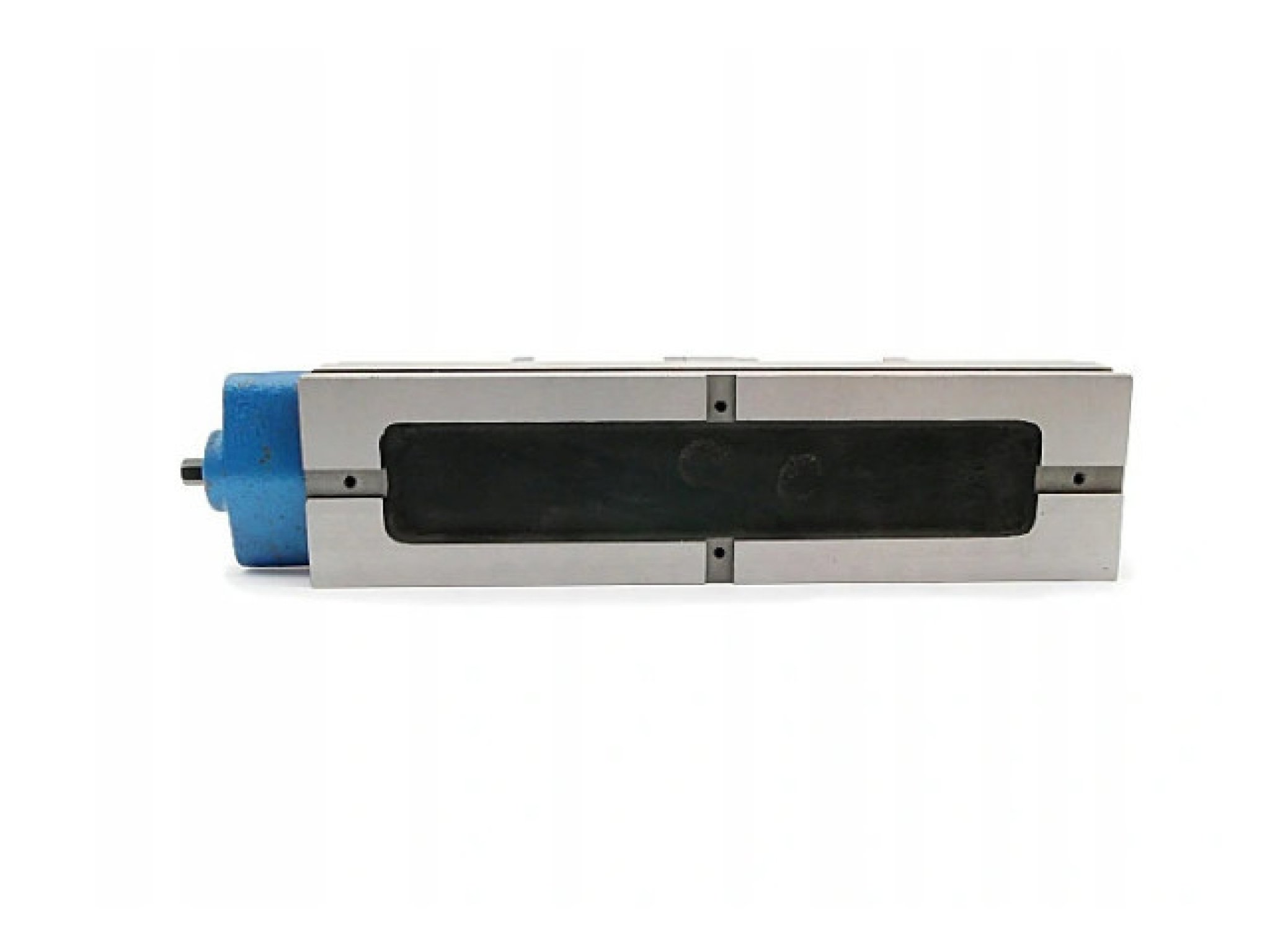

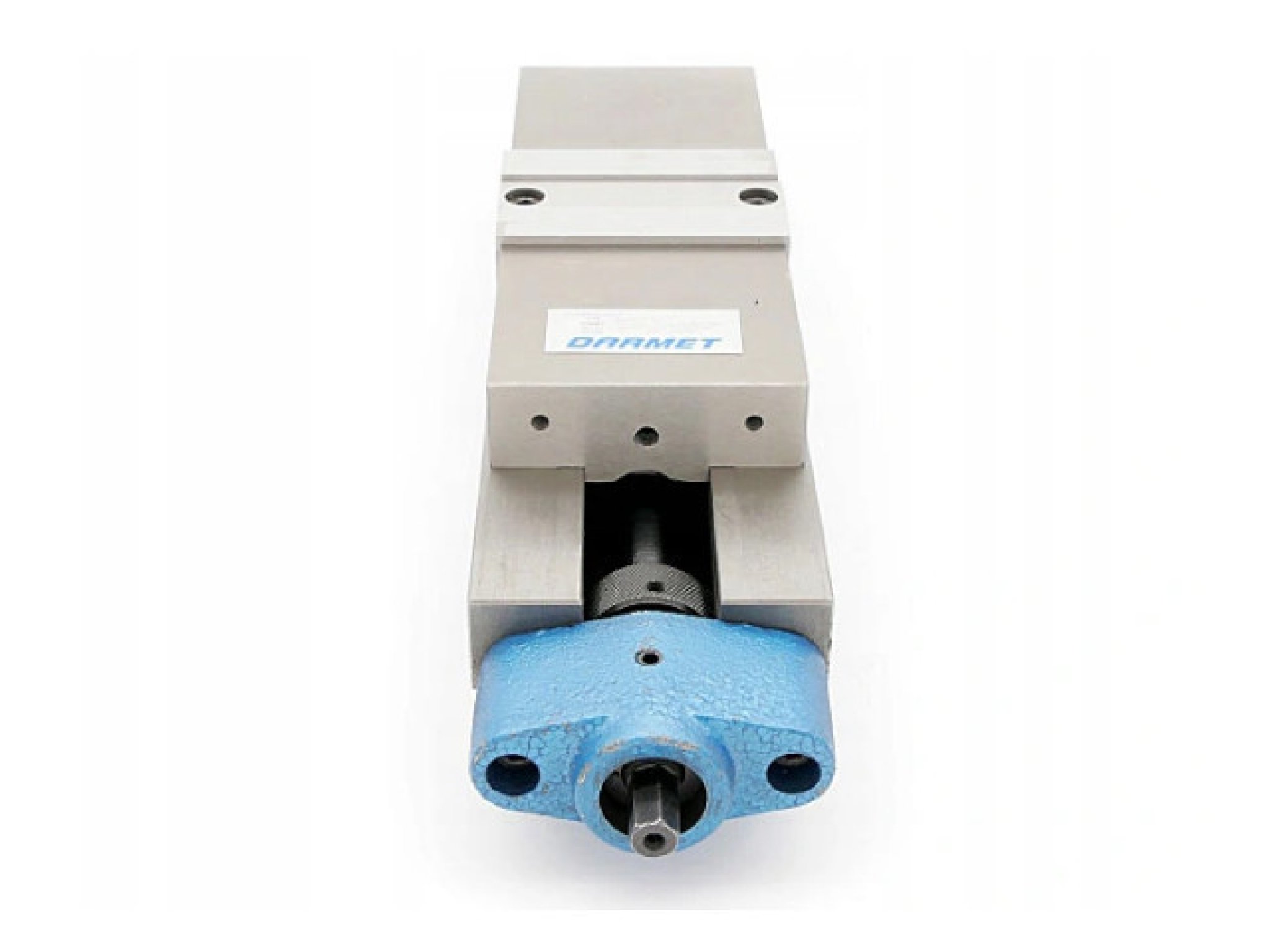

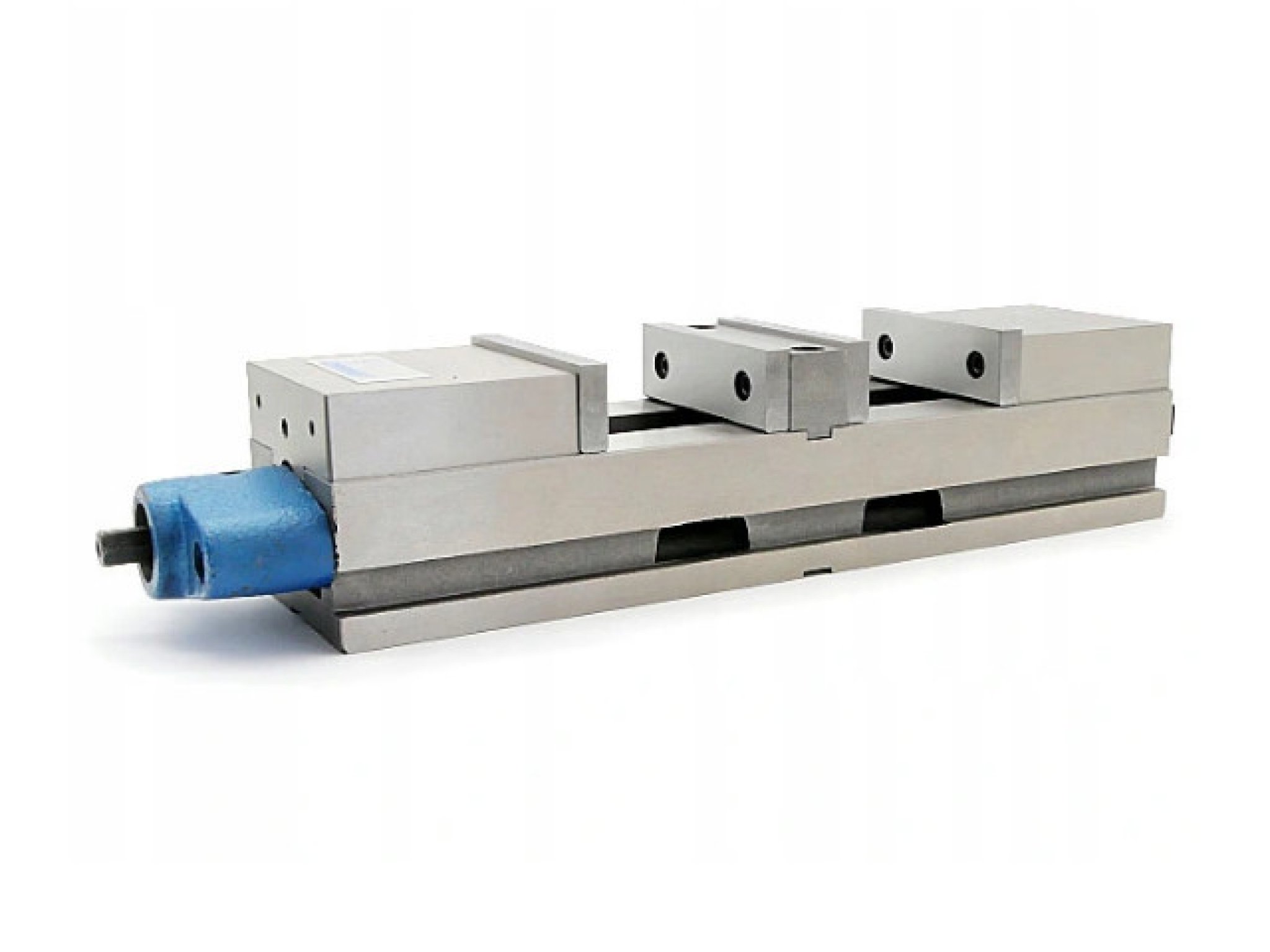

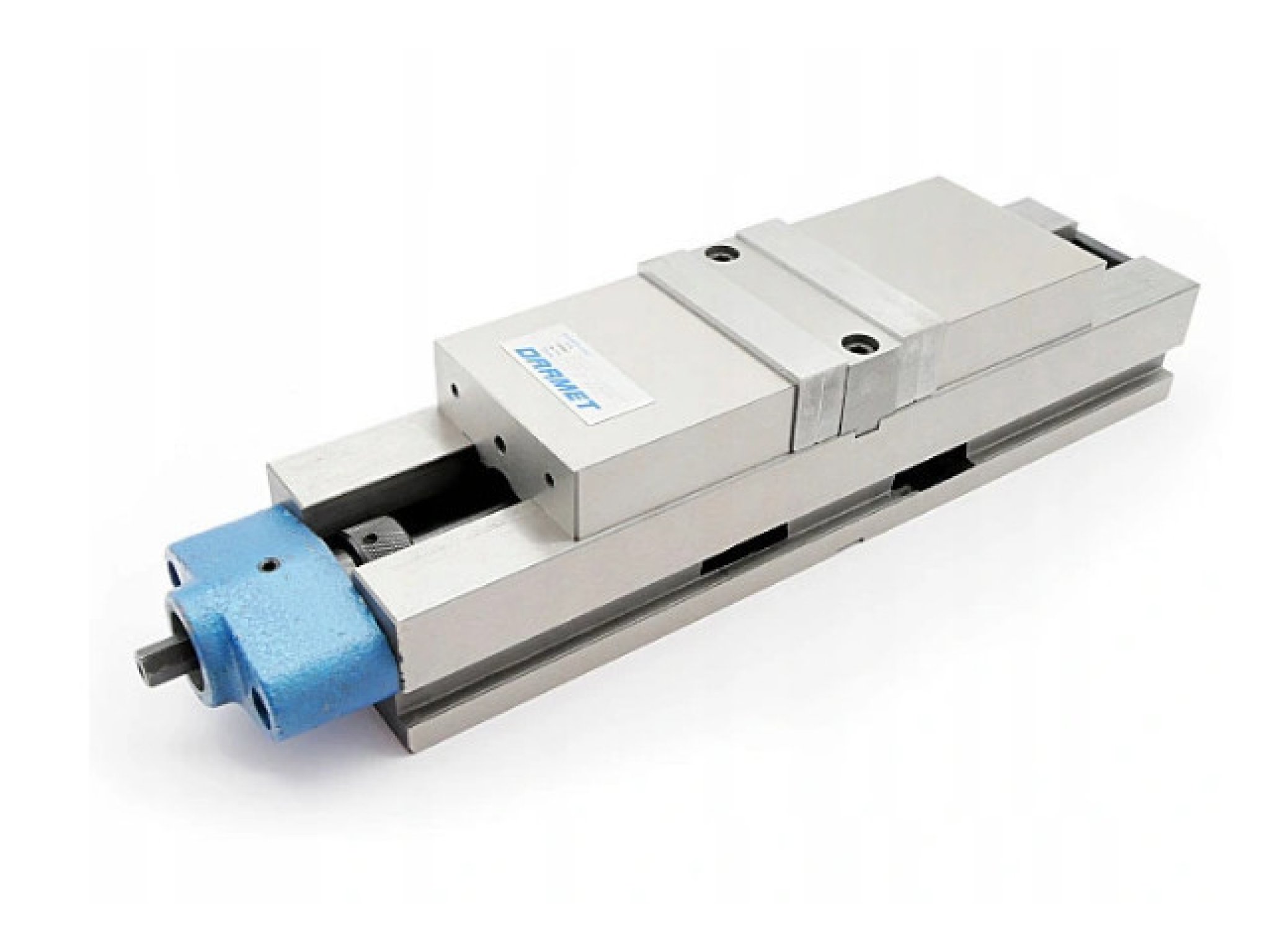

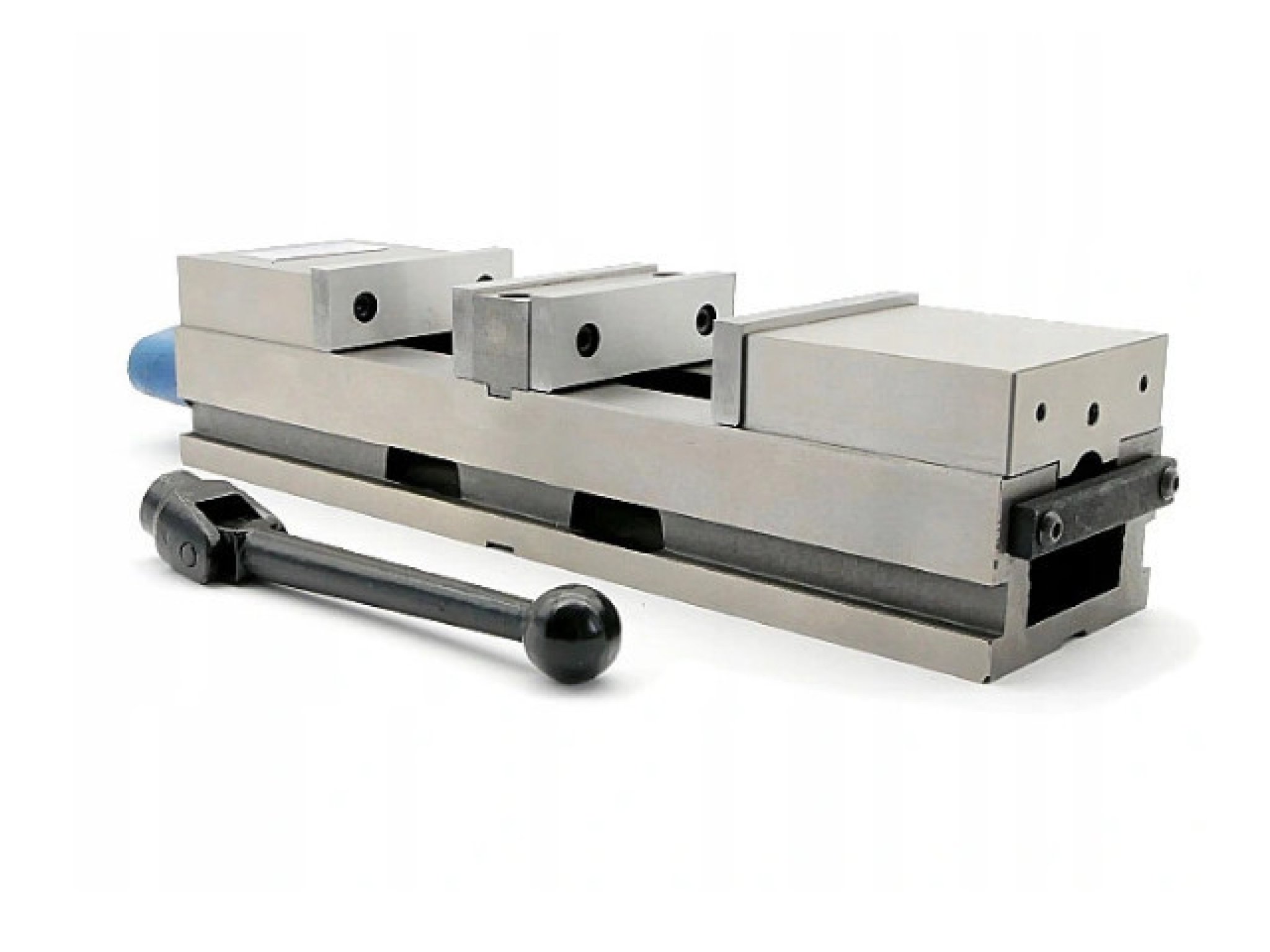

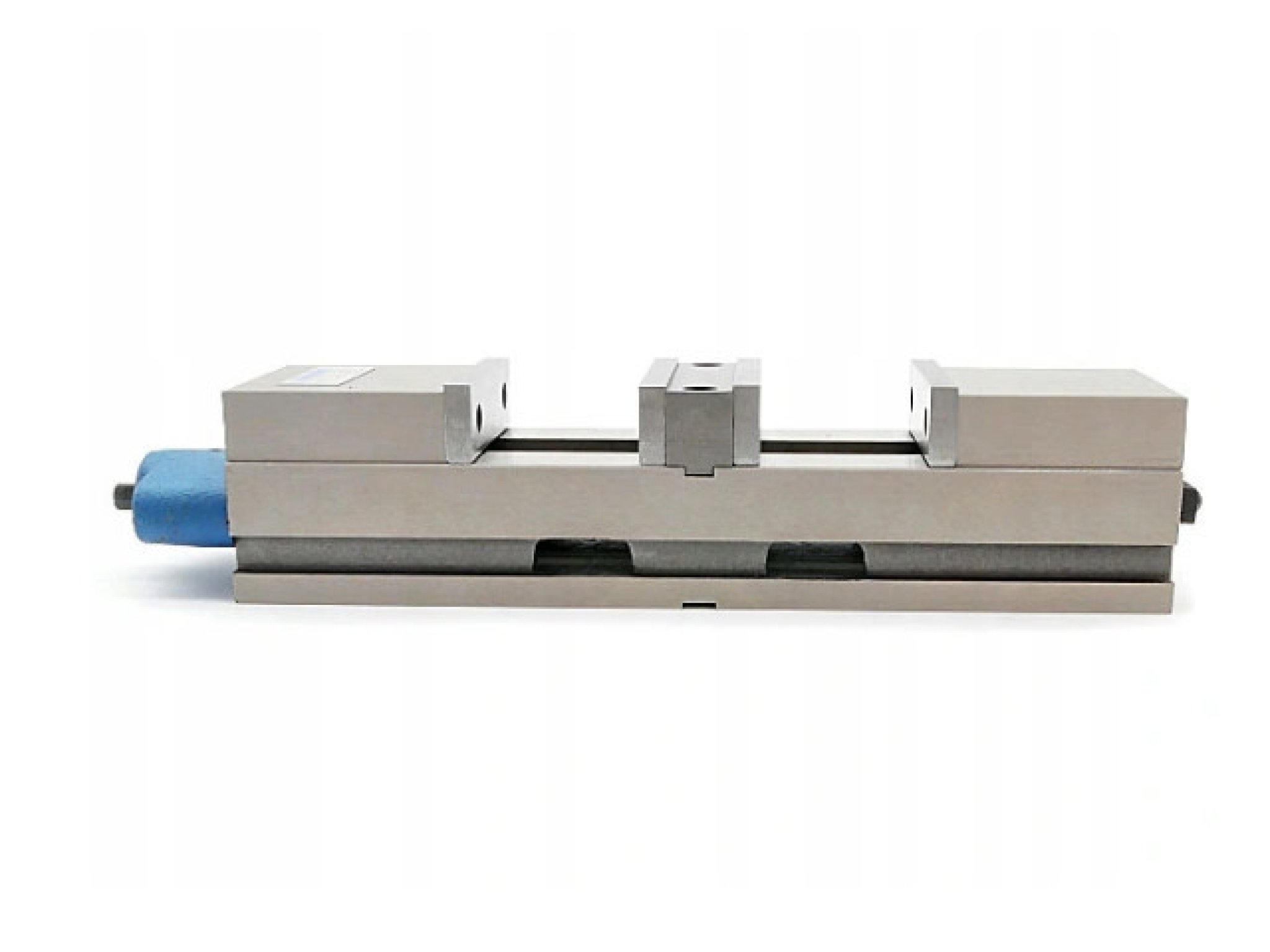

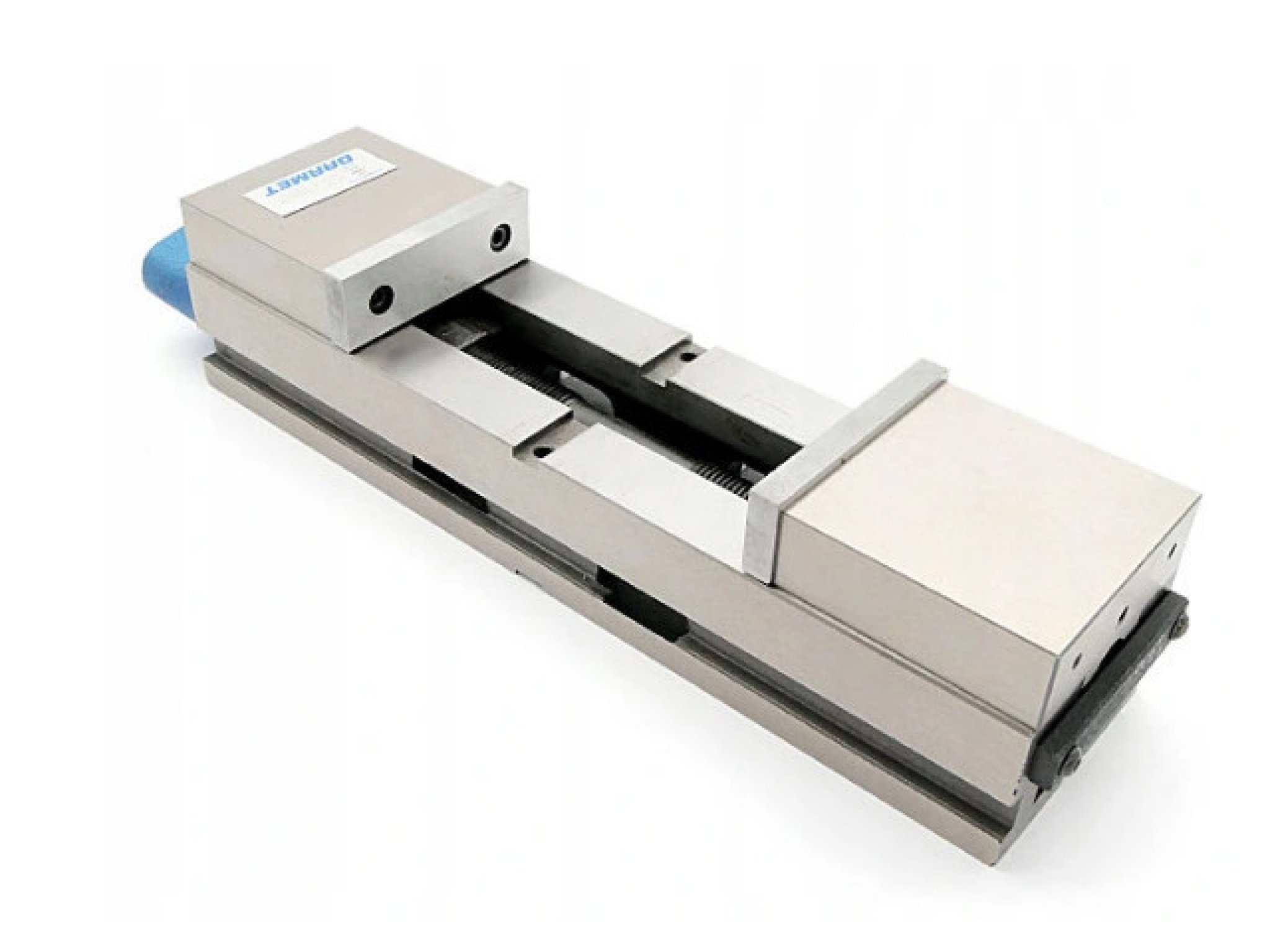

Podvojný strojní svěrák 160 mm - DARMET (FPQD160/2x100)

Vlastnosti a použití:

  • Svěrák je vyroben z vysocejakostních materiálů: základ - vysokojakostní litina o tvrdosti okolo 40 HRC, pevné i pohyblivé čelisti jsou z oceli o tvrdosti ok. 48 - 52 HRC.
  • Povolená tolerance výšky základny je ±0,015 mm, což umožňuje použít několik svěráků najednou.
  • Umožňuje ustavní dvou různých nebo podobných elementů.

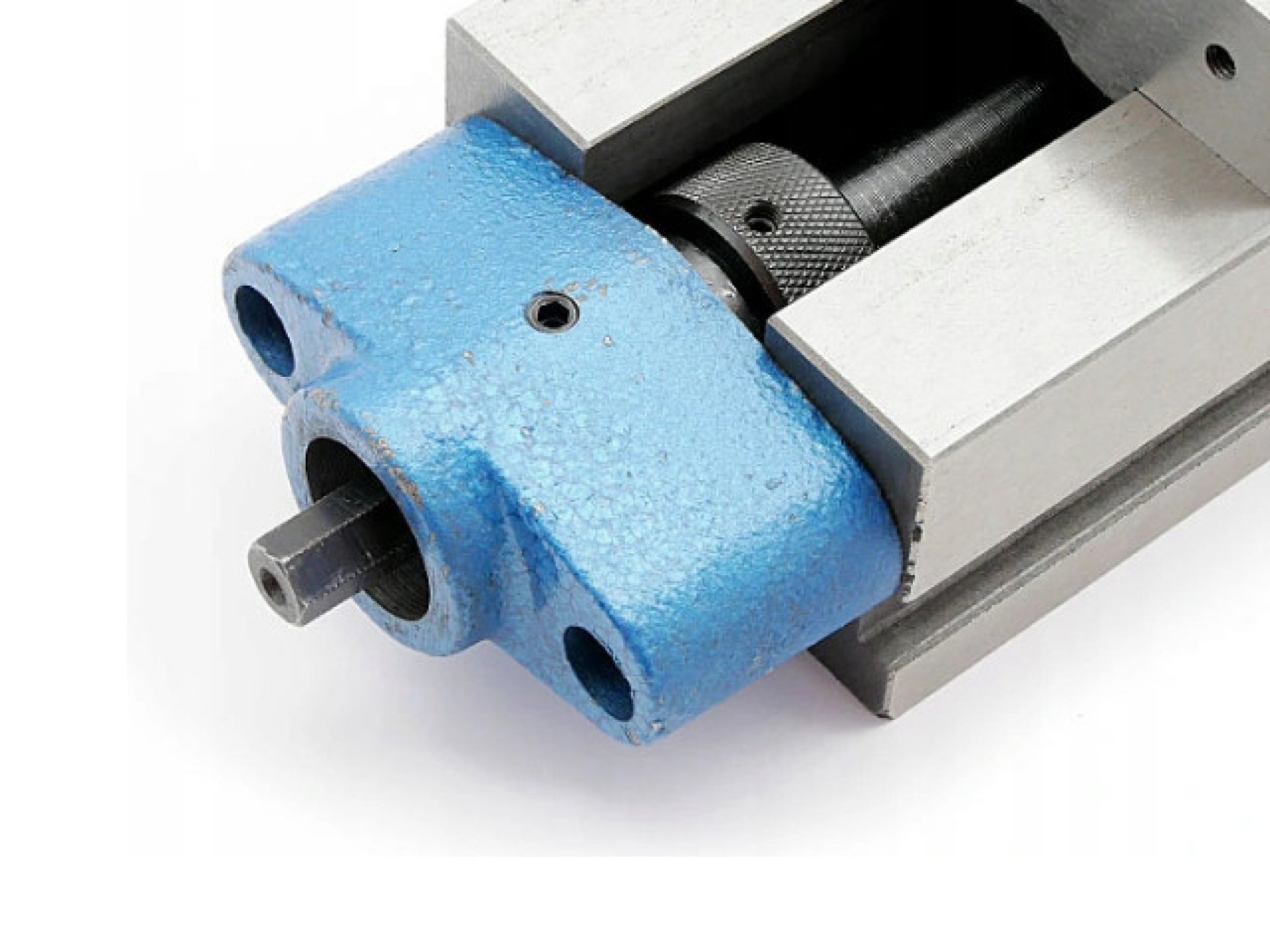

  • Svěrák je vybaven dvěma pohyblivými čelistmi, maticí a dvojčinným upínacím mechanismem.
  • Točením jednoho šroubu se přesouvají dvě čelisti buď dopředu nebo dozadu, upevňujíce polotovar.
  • Konstrukce pohyblivé čelisti umožňuje dodatečné přitlačení polotovaru k základně (příklad je uveden na svěráku FPQ).
  • Vložky do čelistí mohou být upevněny z obou stran čelistí.


Technické parametry:

ParametrHodnotaJednotky

Šířka čelistí 160 mm
h 50 mm
L1 100 mm
L2 144 mm
L3 222 mm
L4 266 mm
L5 520 mm
L6 605 mm
A 18 mm
B 19 mm
Výška základny korpusu 80±0,015 mm
Upínací síla 3000 daN
Hmotnost 47 kg



Příklady upnutí:

Parametry přesnosti:
