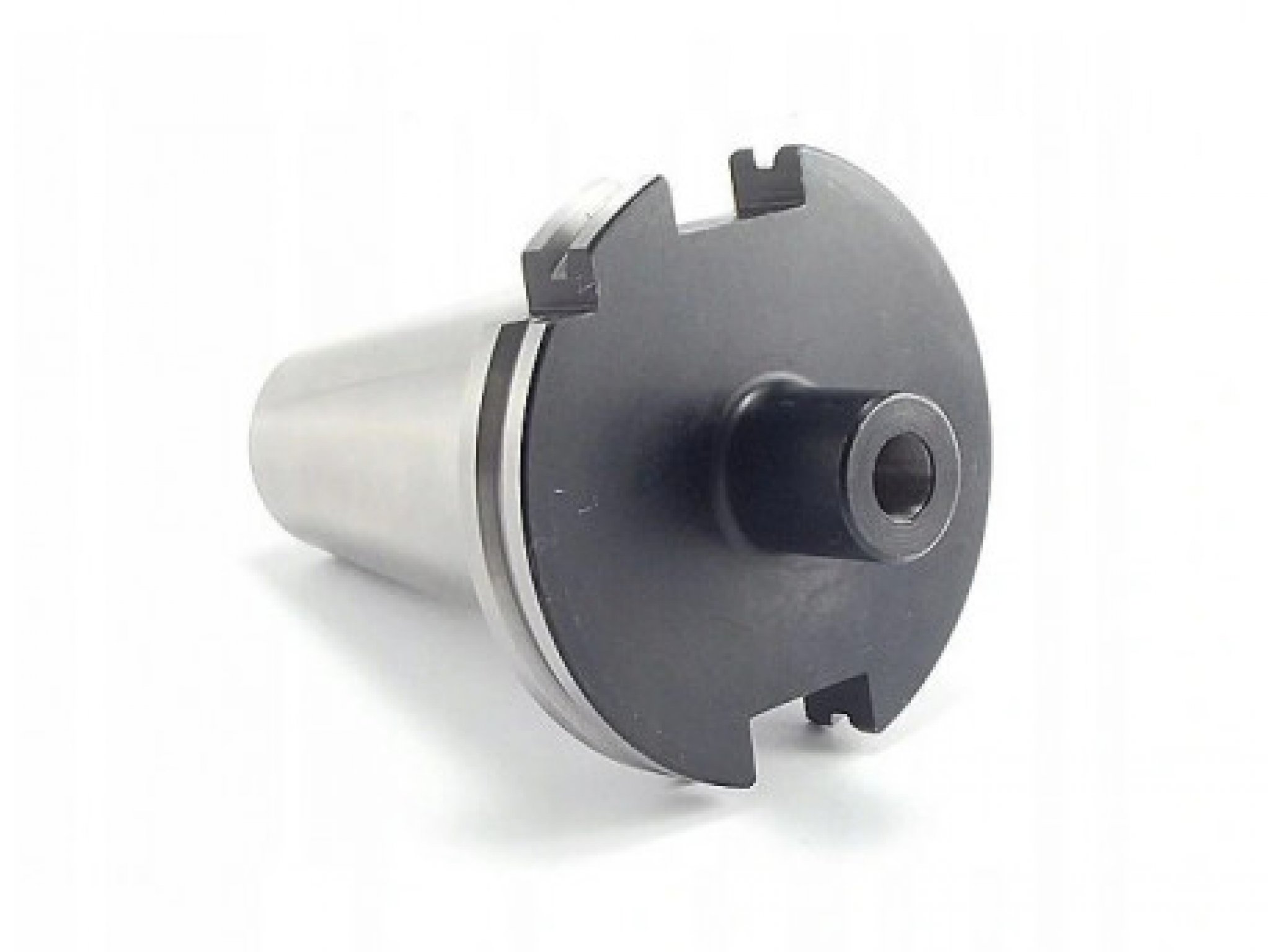

Redukční pouzdro DIN50/MS2 (DM390)
Vlastnosti a užití:
Průchozí redukce je určena pro upínaní nářadí s kuželem Morse 2 dle DIN228-A s vnitřním stahujícím závitem.
Kuželový držák SK (DIN50) dle DIN 69871 s vnitřním vtahujícím závitem M24.
Pro automatickou výměnu u CNC strojů se používají vtažné šrouby (není součástí).
Technické parametry:
Parametr | Hodnota | Jednotky |
![Redukční pouzdro DIN40 / MK 1 (DM390)](../../docs/DARMET/redukce_DM390_DIN_MK_rys.jpg)
|
K (DIN69871) |
50 |
|
K1 (Morse) |
2 |
|
D |
32 |
mm |
D1 |
69,85 |
mm |
L |
161,8 |
mm |
L1 |
60 |
mm |
Hmotnost |
2,6 |
kg |
