Kleština ER25 - 4 mm, utěsněná

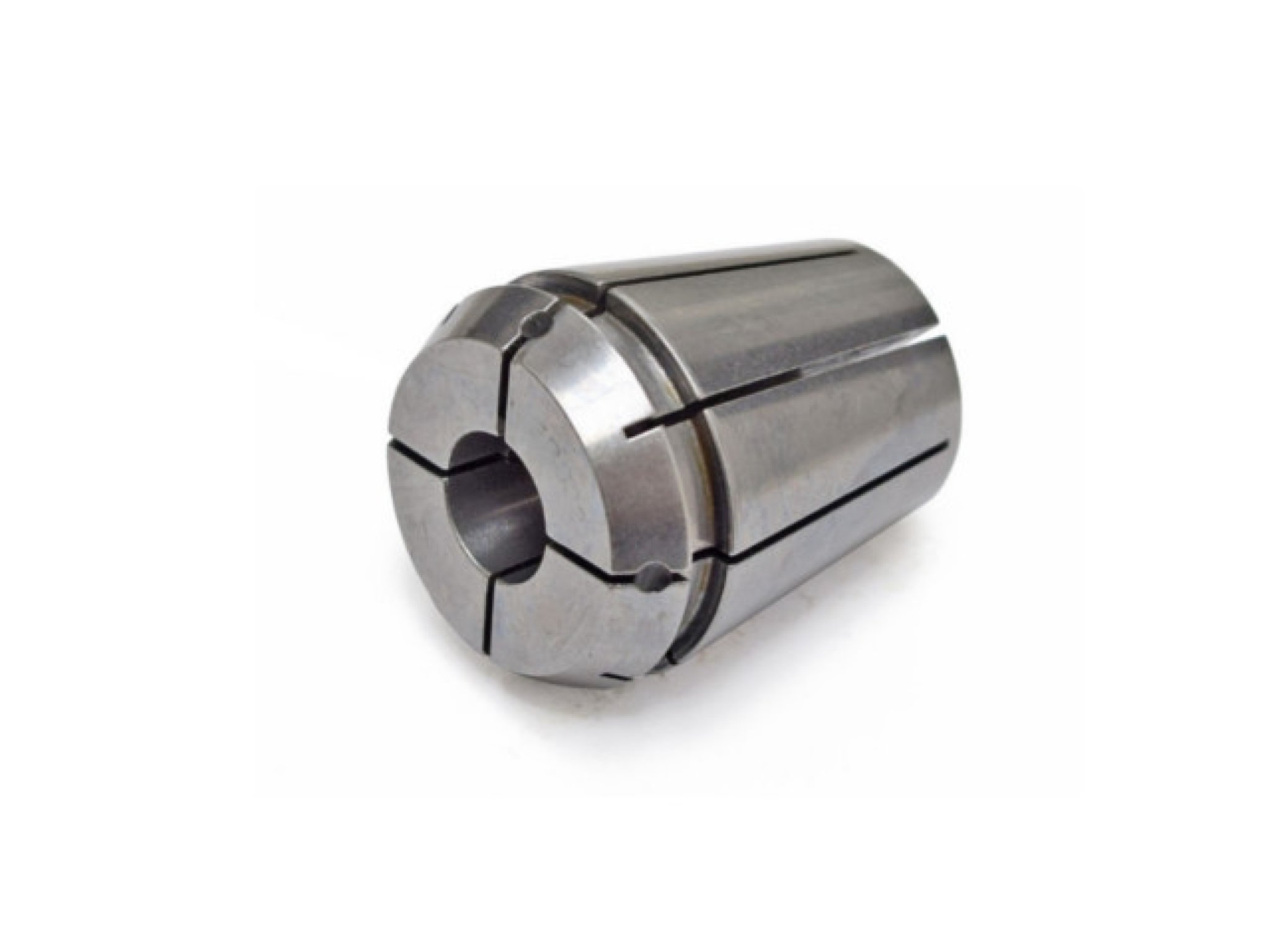

Utěsněná kleština ER25 - 4 mm

Vlastnosti a použití:

Kleština ER DIN 6499C používaná pro nástroje s vnitřním chlazením.

Obvodová házivost 0,015 mm.

Max. tlak chladící kapaliny: 40 bar.

Technické informace:

Montáž kleštin v upínacích maticích:

Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem. Zcela ji zasuňte v místech, kde je kroužek „nejsilnější" (obr. A).

Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny.

Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny.

Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr. C)

Maximální průměry upnutí odvozené od velikosti typu kleštiny ER:
