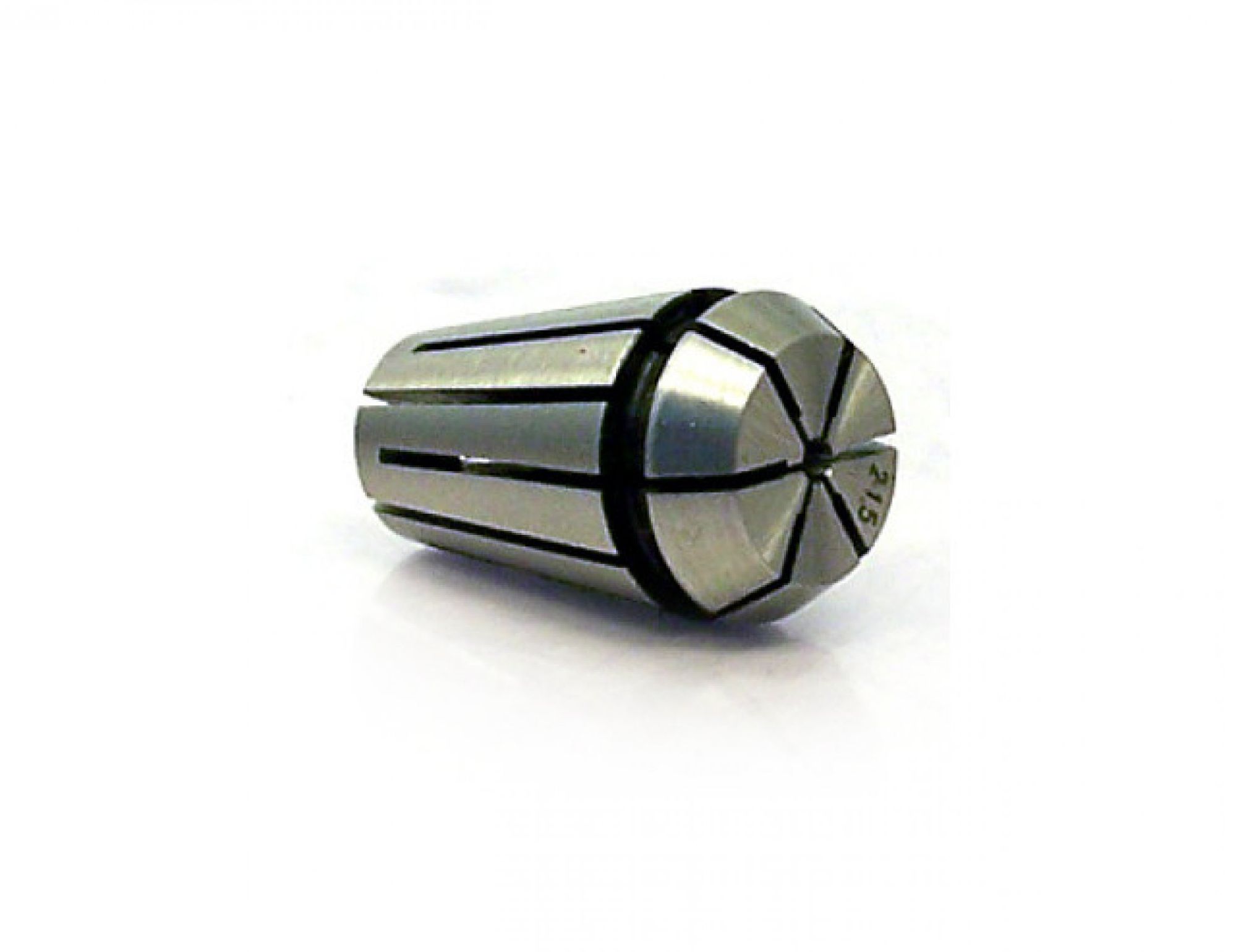

Kleština ER16 - 1 mm (7618)

Do týdne

350 Kč

Výrobce: APX

Vlastnosti a použití kleštiny ER16 - 1 mm:

  • Kleština ER DIN 6499B pro upínání nářadí s válcovou stopkou.
  • Obvodová házivost 0,01 mm.

Technické informace:

ParametrHodnotaJednotky

Kleština ER16 - 1 mm

d 1 mm
D 17 mm
L 27,5 mm



Montáž kleštin v upínacích maticích:


montáž kleštiny do upínací matice správně nasazená kleština demontáž kleštiny



Pro správnou montáž ER kleštin musíte:
  • Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem. Zcela ji zasuňte v místech, kde je kroužek „nejsilnější" (obr. A).
  • Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny.
  • Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny.
  • Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr. C)

Maximální průměry upnutí odvozené od velikosti- typu kleštiny ER:
