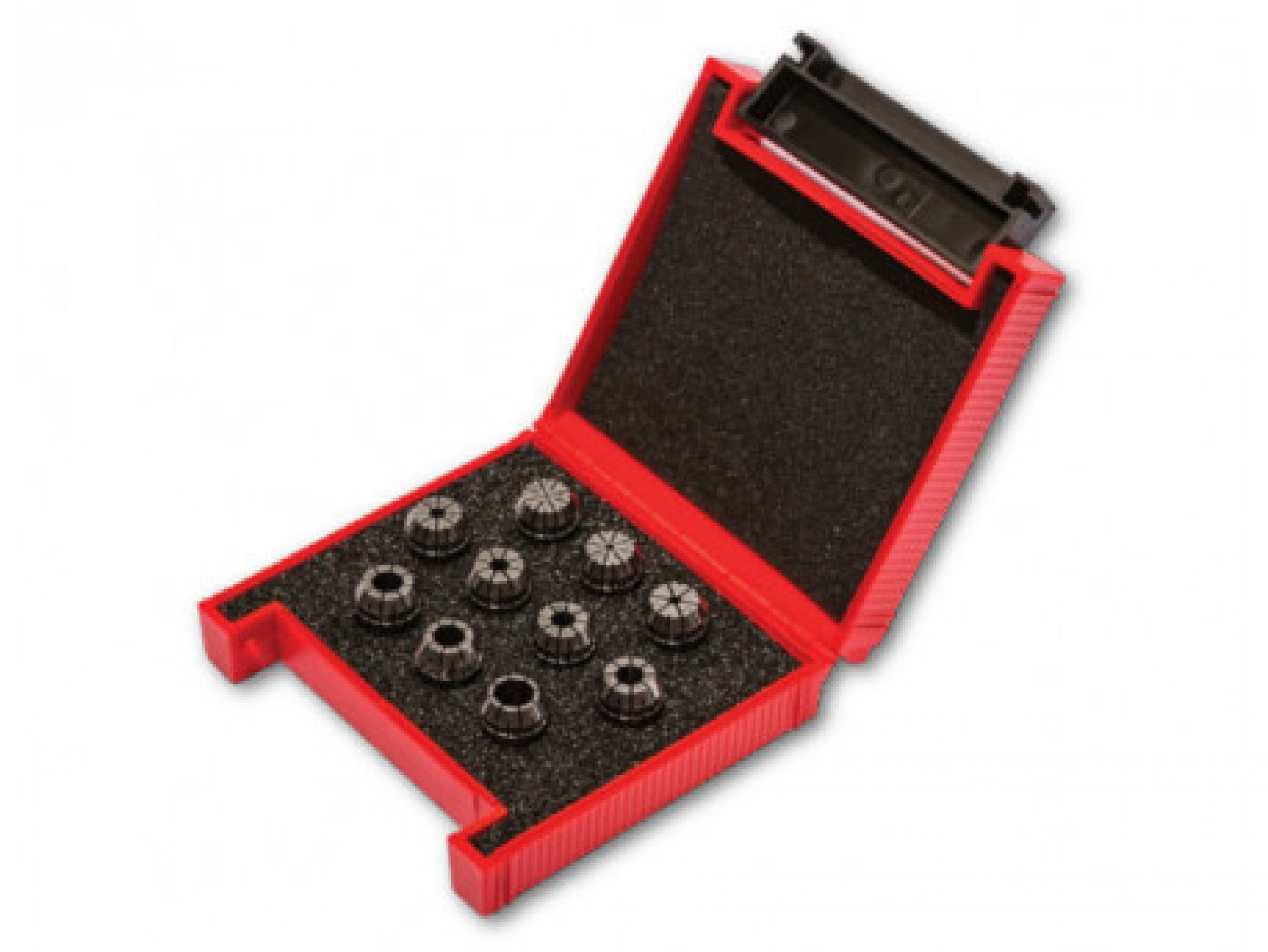

Sada kleštin ER16 - 10 ks

Vlastnosti a použití sady kleštin ER16:

• Sada kleštin v plastovém boxu obsahuje kleštiny ER16.
• Kleštiny ER DIN 6499B pro upínání nářadí s válcovou stopkou.
• Třídá standardní ST s maximálním axiální házivostí do 15 μm.

Technické informace:

Montáž kleštin v upínacích maticích:

• Kleštinu vložit pod úhlem do matice opatřené excentrickým kroužkem. Zcela ji zasuňte v místech, kde je kroužek „nejsilnější" (obr. A).
• Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny.
• Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny.
• Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr. C)
