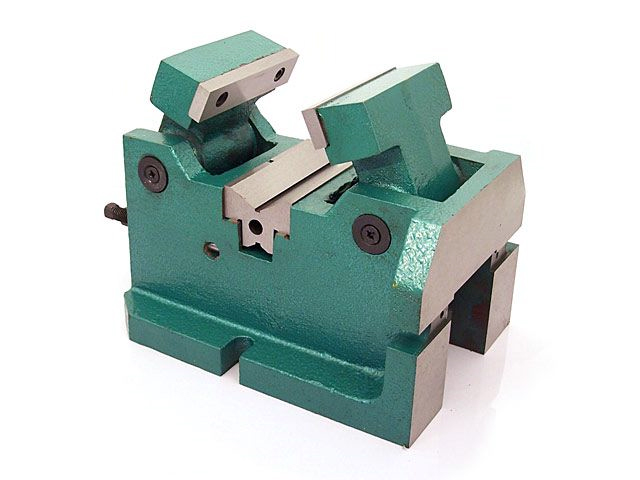

Prizmatický svěrák FQV

Prizmatický litinový strojní svěrák FQV je určen pro práci na bruskách, frézkách, vrtačkách, obrážečkách.

Vlastnosti a použití:

• Dvě pohyblivá ramena přitlačují polotovar kruhového průřezu do prizmatu a centrují ho.

• Prizma je oboustranné, s možností opakované instalace.

• Svěrák může být ustaven na boční straně.

• Rovnoběžnost a kolmost pracovních ploch je 0,01-0,03mm.

Technické údaje:

Parametry přesnosti

• Přesnost dosednutí pohyblivých čelistí na povrch kalibračního válce, položeného do prizmatu – 0,01mm
• Rovnoběžnost osy kalibračního válce, upnutého ve svěráku, vůči rovině stolu – 0,03/100mm
• Rovnoběžnost osy protnutí opěrných ploch čelistí vůči rovině stolu – 0,03/100mm
• Vzájemná kolmost opěrných ploch 0,05mm

• svěrák - 1 kus
• klíč - 1 kus
• doraz - 1 kus
• upínací šroub - 2 kusy
• matice - 2 kusy
• podložka - 2 kusy
• ustavovací čepy - 2 kusy
