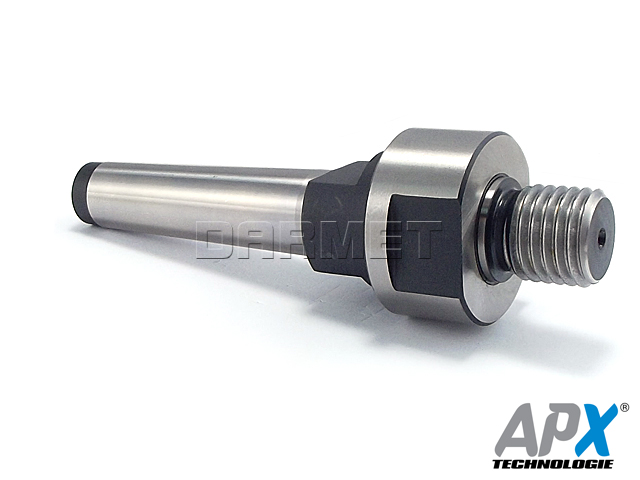

Morse trnový kužel s koncovým závitem NFE 62-516, MK-M, APX (7712)

Vlastnosti a nastavení:

Materiál: chrom-manganová ocel
Karbonováno do hloubky 0,7 mm
Tvrzené a přesně broušené
Tvrdost povrchu 58 ± 2 HRC
Tolerance úhlu kuželu AT3

Specifikace:

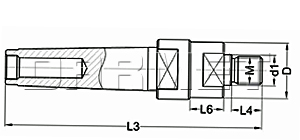

Kód:	MK	d1	M	D	L3	L6	L4
TYP MK-M 7712


MK3.D14.M12	3	14	12	22	151	17	25
MK3.D18.M16	3	18	16	32	154	19	25
MK3.D22.M20	3	22	20	40	157	22	25
MK3.D26.M24	3	26	24	48	159	24	25
MK4.D11.M10	4	11	10	20	169	12	25
MK4.D14.M12	4	14	12	22	179	17	25
MK4.D18.M16	4	18	16	32	182	19	25
MK4.D22.M20	4	22	20	40	185	22	25

CHWYT MORSE'A (DIN 228A)

Parametry	MK2	MK3	MK4	MK5
d1	17,78	23,83	31,27	44,40
d3	14,6	19,8	25,9	37,6
d4 max	14,0	19,0	25,0	35,7
d7 max	13,2	16,0	21,5	26,0
d8	10,5	13,0	17,0	21,0
d9	M10	M12	M16	M20
a/2	1° 25′50"	1° 26′16"	1° 29′15"	1° 30′26"
a	5,0	5,0	6,5	6,5
l1 max	64,0	81,0	102,5	129,5
l2	5	7	9	10
l3 min	24	24	32	40
l4 min	31,5	33,5	42,5	52,5
15 ₀+0,5	5,0	5,5	8,2	10,0
MORSE ÚCHYT (DIN 228B)

Parametry	MK2	MK3	MK4	MK5
d1	17,78	23,83	31,27	44,40
d5	14,0	19,1	25,2	36,5
d6 max	13,5	18,5	24,5	35,7
a/2	1° 25′50"	1° 26′16"	1° 29′15"	1° 30′26"
16 0/_-1	75,0	94,0	117,5	149,5
l7 max	16	20	24	29
a	5,0	5,0	6,5	6,5
bh13	6,3	7,9	11,9	15,9
r2	6	7	8	10
r3	1,6	2,0	2,5	3,0
