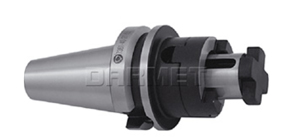

Frézovací trn s unášecí drážkou DIN138,BT-DC,APX(7361)

MAS 403-BT, 7361

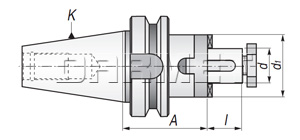

K (7:24)	d	A	I	d1	Váha (kg)	Kód:
40	16	55	17	32	1,20	BT40.A55.D16C	M8	D16	D16
40	22	55	19	40	1,40	BT40.A55.D22C	M10	D22	D22
40	27	55	21	48	1,70	BT40.A55.D27C	M12	D27	D27
40	32	60	24	58	1,95	BT40.A60.D32C	M16	D32	D32
40	40	60	27	70	2,15	BT40.A60.D40C	M20	D40	D40
50	16	70	17	32	3,00	BT50.A70.D16C	M8	D16	D16
50	22	70	19	40	3,15	BT50.A70.D22C	M10	D22	D22
50	27	70	21	48	3,35	BT50.A70.D27C	M12	D27	D27
50	32	70	24	58	3,60	BT50.A70.D32C	M16	D32	D32
50	40	70	27	70	3,95	BT50.A70.D40C	M20	D40	D40
50	50	70	30	90	4,15	BT50.A70.D50C	M24	D50	D50

Příslušenství
	Zajišťovací šroub		hnací kroužek		klin

_SK	_D1	_bH12	_d2	_g	_L1	_L2	_L3	_L4	_L5	_t	_D4	_D5	_e	_v	_x	_x1	_y	_y1
NORMY MAS 403-BT

30	31,75	16,1	12,5	M12	484	24	34	7	17	16,3	38	46	20	13,6	4	8	2	2
40	44,45	16,1	17,9	M16	65,4	30	43	9	21	22,6	53	63	25	16,6	5	10	2	2
50	69,85	25,7	25,0	M24	101,8	45	62	13	31	35,4	85	100	35	23,2	7	15	3	3
