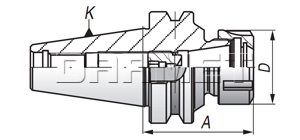

Kleštinové sklíčidlo (pro ER kleštiny DIN6499) pro nástroje s válcovou stopkou,BT-ER,APX(7626)

MAS 403-BT, 7626

K (7:24)	ER	A	Rozpětí	D	Kód:
30	ER16	60	2-10	32	BT30.A60.ER16	M10
30	ER16	100	2-10	32	BT30.A100.ER16	M10
30	ER20	70	1-13	35	BT30.A70.ER20	M12
30	ER32	60	2-20	50	BT30.A60.ER32	M22
30	ER32	150	2-20	32	BT30.A150.ER32	M22
40	ER20	60	1-13	35	BT40.A60.ER20	M12
40	ER20	100	1-13	35	BT40.A100.ER20	M12
40	ER25	60	2-16	42	BT40.A60.ER25	M18
40	ER32	70	2-20	50	BT40.A70.ER32	M22
40	ER32	100	2-20	50	BT40.A100.ER32	M22
40	ER32	130	2-20	50	BT40.A130.ER32	M22
40	ER40	70	3-26	63	BT40.A70.ER40	M28
50	ER32	70	2-20	50	BT50.A70.ER32	M22
50	ER32	130	2-20	50	BT50.A130.ER32	M22
50	ER40	80	3-26	63	BT50.A80.ER40	M28
50	ER40	130	3-26	63	BT50.A130.ER40	M28

Příslušenství
	Kleštinový systém		Upínací matice ER		šroub VDI		klíč

_SK	_D1	_bH12	_d2	_g	_L1	_L2	_L3	_L4	_L5	_t	_D4	_D5	_e	_v	_x	_x1	_y	_y1
NORMY MAS 403-BT

30	31,75	16,1	12,5	M12	484	24	34	7	17	16,3	38	46	20	13,6	4	8	2	2
40	44,45	16,1	17,9	M16	65,4	30	43	9	21	22,6	53	63	25	16,6	5	10	2	2
50	69,85	25,7	25,0	M24	101,8	45	62	13	31	35,4	85	100	35	23,2	7	15	3	3
