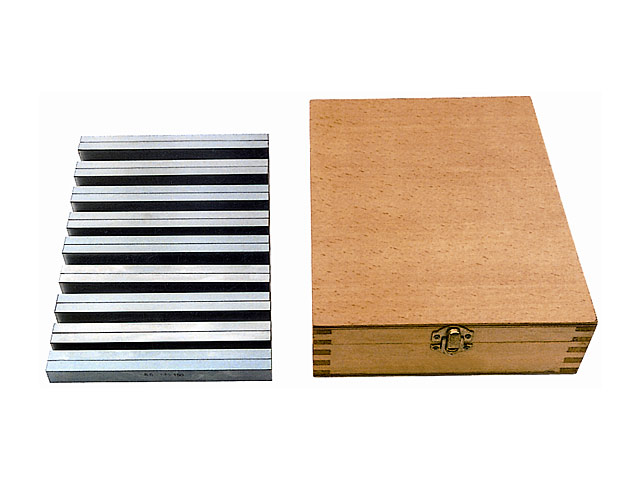

Frézovací podložky se používají se pro ustavení obrobků ve svěrácích, když potřebujeme opracovat obrobek, který je nižší než čelisti svěráku.
Vlastnosti a použití:
- Vyrobeno z vysokojakostní legované oceli.

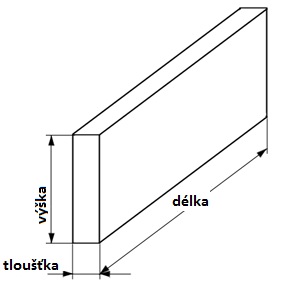

Technické údaje:
|
|
|
| Model |
Délka
[mm]
|
Tloušťka
[mm]
|
Výška
[mm]
|
Hmotnost
[kg]
|
Cena
Kč
|
|---|
| PF 80/4 PB150-3 |
80±0,2 |
4±0,02 |
14,16,18,20,22,24,26,28,30,32,35,40,45,50 |
3,7 |
1 739 |
| PF 100/4 PB151-1 |
100±0,2 |
4±0,02 |
10,14,18,22,26,30,34,38,42 |
2,3 |
1 392 |
| PF 120/8 PB156-1 |
120±0,2 |
8±0,02 |
12,17,22,25,28,32,36,38 |
4,6 |
2 029 |
| PF 120/10 PB155-1 |
120±0,2 |
10±0,02 |
14,16,18,20,22,24,26,28,30,32,35,40 |
7,8 |
2 468 |
| PF 150/4,6 PB157-1 |
150±0,2 |
4,6±0,02 |
20,22,24,26,28,30 |
2,3 |
1 537 |
| PF 150/4,6 PB157-2 |
150±0,2 |
4,6±0,02 |
32,34,36,38,40,44 |
3,5 |
1 762 |
| PF 150/8 PB154-1 |
150±0,2 |
8±0,02 |
16,18,20,22,24,26,28,30,32,34,36,38,40,42,44,46,48,50 |
14,3 |
3 577 |
| PF 150/8 PB154-2 |
150±0,2 |
8±0,02 |
17,19,21,23,25,27,29,31,33,35,37,39,41,43,45,47,49,51 |
13,8 |
3 577 |
| PF 150/8 PB150-2 |
150±0,2 |
8±0,02 |
14,16,18,20,22,24,26,28,30,32,35,40,45,50 |
9,9 |
2 753 |
| PF 150/8,5 PB151-3 |
150±0,2 |
8,5±0,02 |
14,16,20,24,30,32,36,40,44 |
6,7 |
3 612 |
| PF 150/10 PB150-1 |
150±0,2 |
10±0,02 |
14,16,18,20,22,24,26,28,30,32,35,40,45,50 |
11,9 |
2 908 |
| PF 150/10 PB155-2 |
150±0,2 |
10±0,02 |
14,16,18,20,22,24,26,28,30,32,35,40 |
8,3 |
2 577 |
| PF 160/4 PB151-2 |
160±0,2 |
4±0,02 |
10,14,18,22,26,30,34,38,42 |
3,5 |
1 741 |
| PF 160/8 PB156-2 |
160±0,2 |
8±0,02 |
12,17,22,25,28,32,36,38 |
5,5 |
2 412 |
| PF 200/8 PB156-3 |
200±0,2 |
8±0,02 |
17,22,25,28,32,36,38,43 |
7,7 |
2 759 |
| PF 200/10 PB150-4 |
200±0,2 |
10±0,02 |
14,16,18,20,22,24,26,28,30,32,35,40,45,50 |
14,7 |
3 585 |
| PF 100/2 PB152 |
100±0,2 |
2±0,02 |
5,10,15,20 |
1 |
3 606 |
| 3±0,02 |
6,11,16,21 |
1 |
| 4±0,02 |
7,12,17,22 |
1 |
| 5±0,02 |
8,13,18,23 |
1 |
| 6±0,02 |
9,14,19,24 |
1 |
| PF 100 PB161 |
100±0,2 |
5±0,02 |
16 |
1 |
2 789 |
| 6±0,02 |
18 |
1 |
| 8±0,02 |
24 |
1 |
| 10±0,02 |
30 |
1 |
| 150±0,2 |
12±0,02 |
36 |
1 |
| 14±0,02 |
48 |
1 |
| 18±0,02 |
60 |
1 |
| 20±0,02 |
62 |
1 |
| 200±0,2 |
31±0,02 |
15x2,5 (30°) |
1 |
| PF 125/8 PB153-1 |
125±0,2 |
8±0,02 |
11,16,21,26,31,36 |
1 |
4 637 |
| 10±0,02 |
13,18,23,28,33,38 |
1 |
| 12±0,02 |
15,20,25,30,35,40 |
1 |
| 14±0,02 |
17,22,27,32,37,42 |
1 |
| PF 150/8 PB153-2 |
150±0,2 |
8±0,02 |
11,16,21,26,31,36 |
1 |
5 261 |
| 10±0,02 |
13,18,23,28,33,38 |
1 |
| 12±0,02 |
15,20,25,30,35,40 |
1 |
| 14±0,02 |
17,22,27,32,37,42 |
1 |

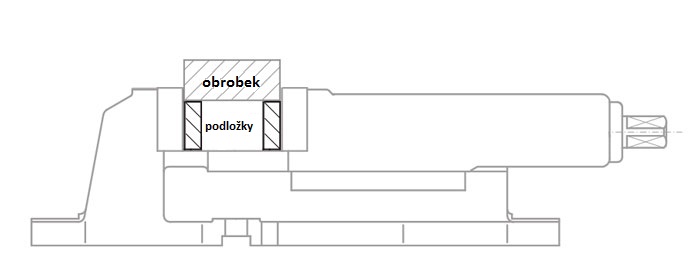

Příklad použití

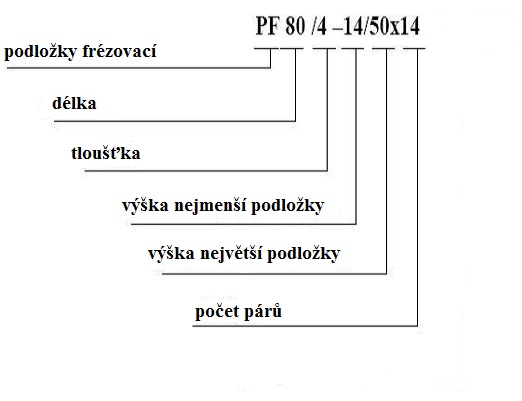

Způsob označení podložek:
|
